Rappels

Histoire de l'appareil

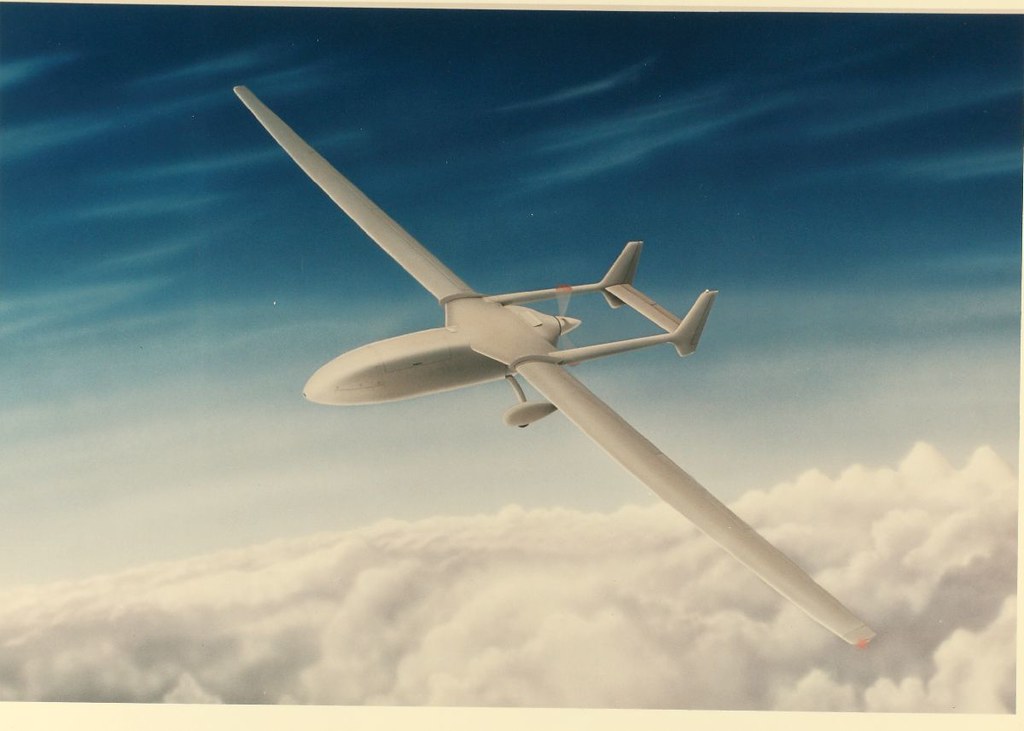

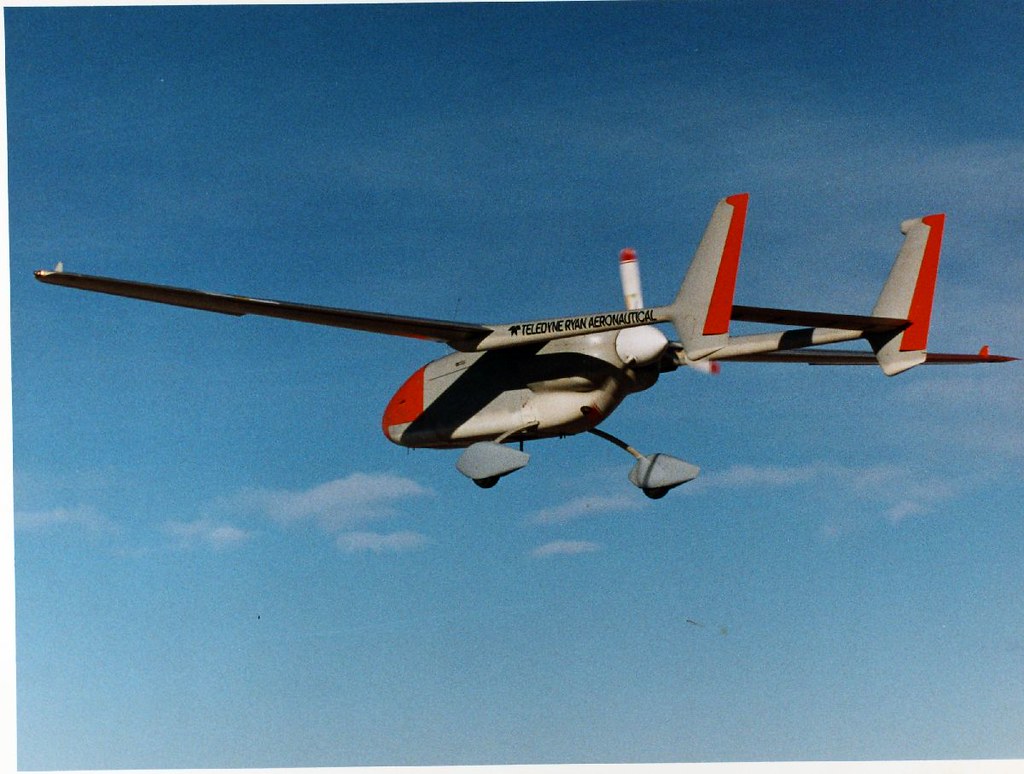

Développé par Teledyne Ryan Aeronautical vers la fin des années 1980, le drone à la configuration bipoutre Ryan 410 est la dernière conception de Ladislao Pazmany avant qu’il ne quitte l’entreprise. Sa structure est fabriquée avec des matériaux composites mis au point par une entreprise pionnière dans le domaine : Burt Rutan's Scaled Composites. Ses ailes, effilées, sont en position hautes. Elles soutiennent les poutres de queues reliées entre elles à leur extrémité par un plan servant d’empennage horizontal et terminées par des dérives en flèche. Le train d’atterrissage tricycle est constitué d’une jambe avant escamotable sous le nez et d’un train principal fixe. Le moteur à pistons Lycoming TIO-320-C1B, installé à l’arrière du fuselage, entraîne une hélice propulsive tripale.

À l’origine, le Teledyne Ryan 410 est conçu pour un usage civil, principalement pour la photographie aérienne, ainsi que pour la surveillance des incendies et d’autres catastrophes naturelles. Ce n’est qu’à la demande des forces armées qu’il a été décidé de le proposer à un usage militaire. Des équipements lui permettant d’effectuer des missions d’observation, de recherche, de surveillance optique et électronique sont alors également proposés.

Le prototype fait son premier vol le 27 mai 1988. Durant les essais en vol, qui sont effectués durant le premier semestre de 1988, il ne sera utilisé qu’en mode manuel pour des raisons de sécurité. Il peut parcourir 2’200km et rester en l’air environ 24 heures avec une charge utile de 140kg, mais son endurance peut atteindre jusqu’à 48h avec une charge utile de 45kg. Une version améliorée à l’endurance portée à 3 jours a été prévue, mais elle ne sera finalement jamais développée. Le Ryan 410 peut être guidé à distance depuis la station de contrôle au sol, mais il peut également effectuer des missions de façon autonome après la programmation d’un parcours défini avant le décollage, grâce aux données GPS. Selon des articles de presse de cette époque, "Deux systèmes 410, l'un basé à Reykjavik et l'autre aux Bahamas, pourraient surveiller en permanence les convois traversant l'Atlantique".

En 1993, le Ryan 410 est présenté pour équiper les forces armées US, mais il est écarté en faveur du RQ-1 Predator de General Atomics. Par la suite, Teledyne Ryan Aeronautical est racheté par Northrop Grumman qui abandonne le projet, considérant que l’appareil à une masse à vide trop importante pour avoir des performances intéressantes.

Versions référencées

  • Teledyne Ryan 410 : Version initiale motorisé par un Lycoming TIO-320-C1B de 120kW (160hp).

Pays exploitant actuellement cet appareil

  • Aucun pays utilisateur n'a été enregistré.

Teledyne Ryan 410 voir la fiche complète

Principales caractéristiques

  • Masse maxi au décollage : 1 200 kg (2 646 lbs)
  • Masse normale au décollage : 817 kg (1 801 lbs)
  • Hauteur : 1,93 m (6,332 ft)
  • Envergure : 9,55 m (31,332 ft)
  • Longueur : 6,6 m (21,654 ft)

Performances

  • Vitesse de croisière maximum : 160 km/h (99 mph, 86 kts)
  • Endurance maximale : 48 h
  • Rayon d'action : 600 km (373 mi, 324 nm)
  • Distance franchissable : 2 200 km (1 367 mi, 1 188 nm)
  • Plafond opérationnel : 5 100 m (16 732 ft)
  • Vitesse maximale BA : 180 km/h (112 mph, 97 kts)

Motorisation

  • 1 moteur à cylindres à plat TIO-320-C1B
  • Puissance unitaire : 119 kW (162 ch, 160 hp)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.

Numéros de serie

Images

Images

Forum

Sujet complet »
Teledyne Ryan 410 à 17/11/2019 21:40 Jericho
Drone de reconnaissance aérienne US de la fin des années 1980.

Développé par Teledyne Ryan Aeronautical vers la fin des années 1980, le drone à la configuration bipoutre Ryan 410 est la dernière conception de Ladislao Pazmany avant qu’il ne quitte l’entreprise. Sa structure est fabriquée avec des matériaux composites mis au point par une entreprise pionnière dans le domaine : Burt Rutan's Scaled Composites. Ses ailes, effilées, sont en position hautes. Elles soutiennent les poutres de queues reliées entre elles à leur extrémité par un plan servant d’empennage horizontal et terminées par des dérives en flèche. Le train d’atterrissage tricycle est constitué d’une jambe avant escamotable sous le nez et d’un train principal fixe. Le moteur à pistons Lycoming TIO-320-C1B, installé à l’arrière du fuselage, entraîne une hélice propulsive tripale.

À l’origine, le Teledyne Ryan 410 est conçu pour un usage civil, principalement pour la photographie aérienne, ainsi que pour la surveillance des incendies et d’autres catastrophes naturelles. Ce n’est qu’à la demande des forces armées qu’il a été décidé de le proposer à un usage militaire. Des équipements lui permettant d’effectuer des missions d’observation, de recherche, de surveillance optique et électronique sont alors également proposés.

Le prototype fait son premier vol le 27 mai 1988. Durant les essais en vol, qui sont effectués durant le premier semestre de 1988, il ne sera utilisé qu’en mode manuel pour des raisons de sécurité. Il peut parcourir 2’200km et rester en l’air environ 24 heures avec une charge utile de 140kg, mais son endurance peut atteindre jusqu’à 48h avec une charge utile de 45kg. Une version améliorée à l’endurance portée à 3 jours a été prévue, mais elle ne sera finalement jamais développée. Le Ryan 410 peut être guidé à distance depuis la station de contrôle au sol, mais il peut également effectuer des missions de façon autonome après la programmation d’un parcours défini avant le décollage, grâce aux données GPS. Selon des articles de presse de cette époque, "Deux systèmes 410, l'un basé à Reykjavik et l'autre aux Bahamas, pourraient surveiller en permanence les convois traversant l'Atlantique".

En 1993, le Ryan 410 est présenté pour équiper les forces armées US, mais il est écarté en faveur du RQ-1 Predator de General Atomics. Par la suite, Teledyne Ryan Aeronautical est racheté par Northrop Grumman qui abandonne le projet, considérant que l’appareil à une masse à vide trop importante pour avoir des performances intéressantes.


Versions :
Teledyne Ryan 410 : Version initiale, un prototype construit.


Utilisateurs militaires :
Aucun.


Caractéristiques :
Equipage : 0
Longueur : 6,60 m
Envergure : 9,45 m
Hauteur : 1,93 m
Masse en charge : 817 kg
Masse maximale au décollage : 1’200 kg
Points d’attache : 0
Moteurs : un moteur à pistons Lycoming TIO-320-C1B de 120kW (160hp)
Charge utile : 227 kg

Performances :
Vitesse max basse altitude: 180 km/h
Vitesse de croisière : 160 km/h
Plafond opérationnel : 5’100 m
Endurance : 48 h
Rayon opérationnel : 600 km
Distance franchissable : 2’200 km

Armement :
Sans
