Rappels

  • Premier vol :
  • Missions : Essais en vol
  • Constructeur : drapeau Ryan
  • un seul appareil construit (cellule neuve)

Histoire de l'appareil

Le Ryan VZ-3RY Vertiplane est un avion expérimental ADAC/V monoplace, motorisé par une turbine actionnant deux hélices tripales, muni d’une aile droite équipée d’importants volets et aux extrémités tournées vers le bas, d’un empennage en "T", d’une quille ventrale et d’un train d’atterrissage tricycle fixe.

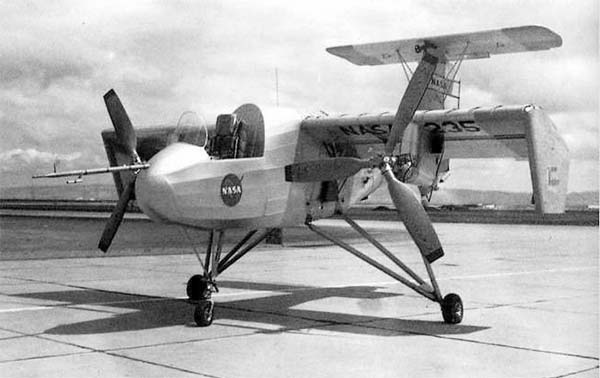

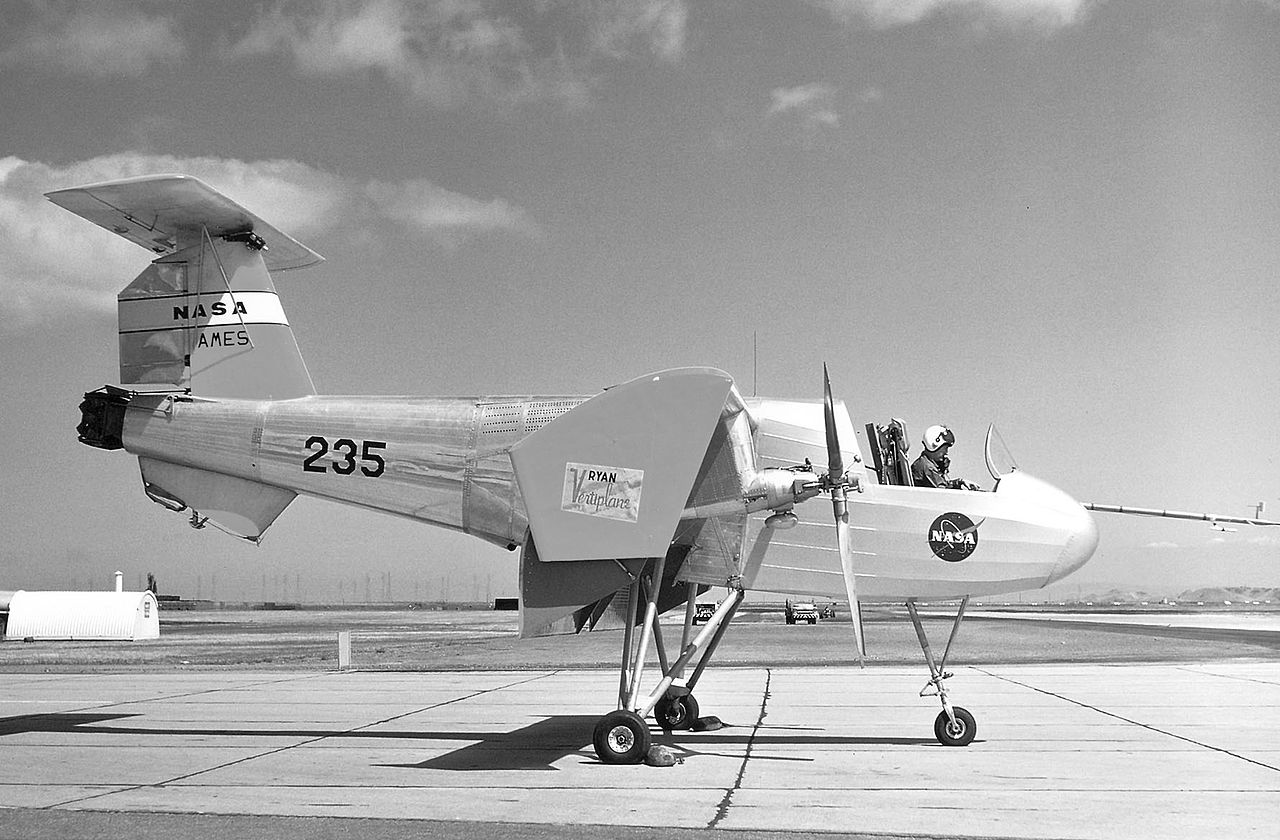

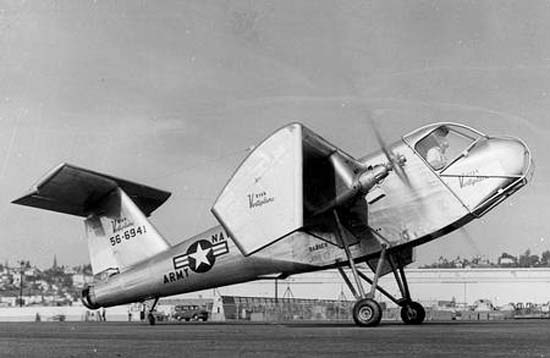

Au début des années 1950, le constructeur aéronautique Ryan Aeronautical Company étudie la mise au point d’un avion d’observation et de reconnaissance capable de décoller et atterrir verticalement ou sur de très petites distances. L’appareil, désigné Model 92, a une apparence assez particulière. Le fuselage est étroit et de section rectangulaire. Le nez est arrondi et le cockpit est protégé par une verrière offrant une très bonne visibilité au pilote, qui est installé sur un siège éjectable. L’empennage est en "T" et le train d’atterrissage est de type classique, avec les jambes du train principal particulièrement longues pour permettre une importante garde au sol. Les ailes, relativement courtes, ont un bord d’attaque droit et leurs extrémités sont recourbées vers le bas. Elles sont munies d’importants volets, descendant très bas lorsqu’ils sont déployés. La propulsion est assurée par une turbine Avco Lycoming T53-L-1, située à l’intérieur du fuselage. Elle actionne, grâce à un dispositif de transmission, deux hélices tripales installées sous les ailes, légèrement en avant de celles-ci.

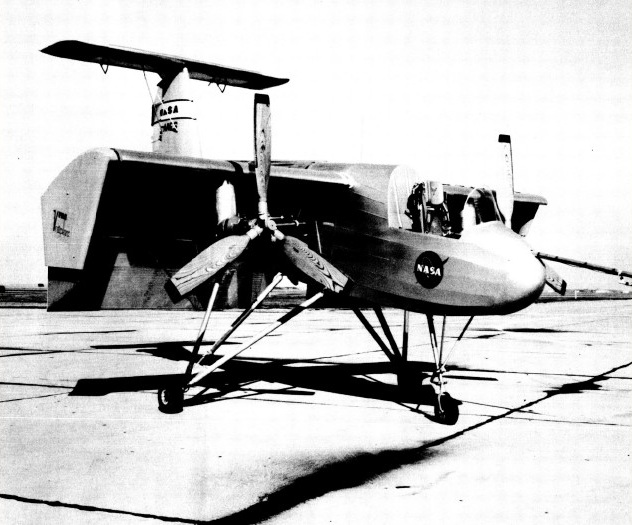

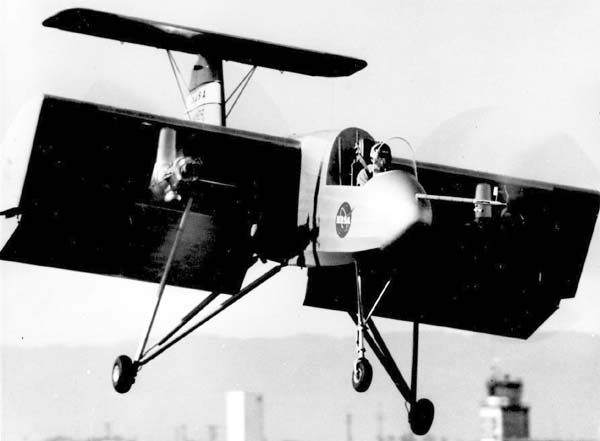

Pour décoller, atterrir ou en vol stationnaire, les deux volets sont descendus pour permettre de diriger l’air soufflé par les hélices vers le bas. Le système est d’autant plus efficace que les extrémités des ailes tournées vers le bas et les parois du fuselage permettent de bien contrôler le flux. Le contrôle en roulis est réglé en modifiant le pas des hélices. Le contrôle en lacet et en tangage est effectué en utilisant les gaz propulsés par la turbine au travers d’une buse située à l’arrière du fuselage.

Le projet intéresse l’US Army qui commande en juin 1956 un exemplaire qu’elle désigne VZ-3 Vertiplane et lui donne le numéro 56-6941.

Le premier essai de roulage s’effectue le 7 février 1958 avec un pilote d’essai de chez Ryan, Peter Girard, aux commandes. Des tests en soufflerie sont ensuite effectués durant trois mois, puis l’avion est muni d’une roue sous le nez et d’une quille ventrale sous l’arrière du fuselage. Le premier décollage a lieu le 21 janvier 1959 à Moffet Field. La propulsion se révèle rapidement incapable de faire décoller l’appareil verticalement sans qu’il y ait du vent de face.

Le vendredi 13 février 1959, durant le treizième vol (fallait oser!), le VZ-3RY est endommagé à l’atterrissage suite à un disfonctionnement du système de commande des hélices. Les essais reprennent l’été suivant, mais avec un cockpit ouvert, un nez en tissus et un fuselage plus long. Les essais reprennent l’été suivant et le Vertiplane termine les 21 vols prévus au programme de l’US Army.

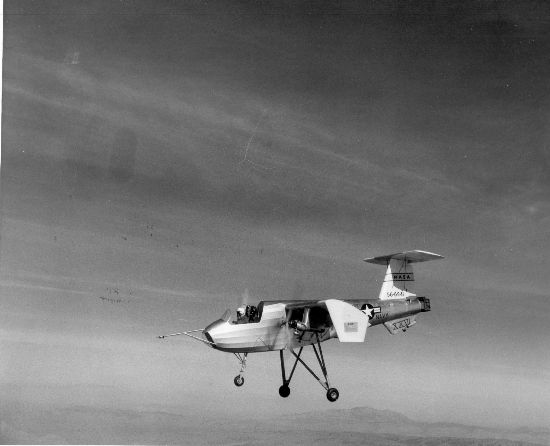

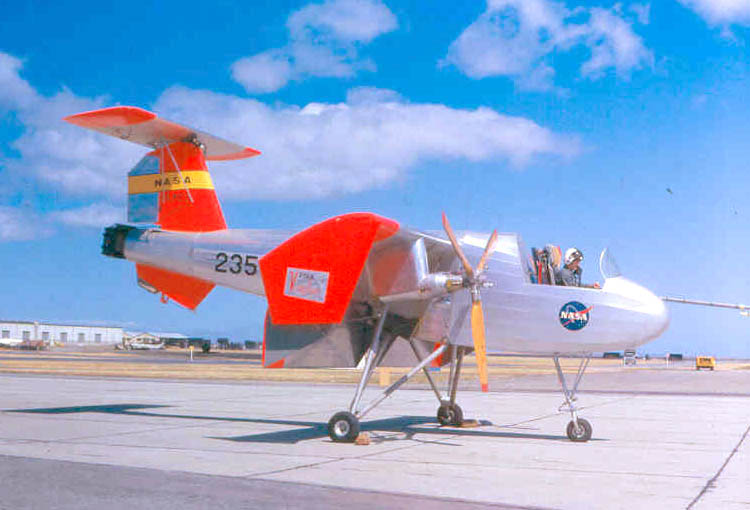

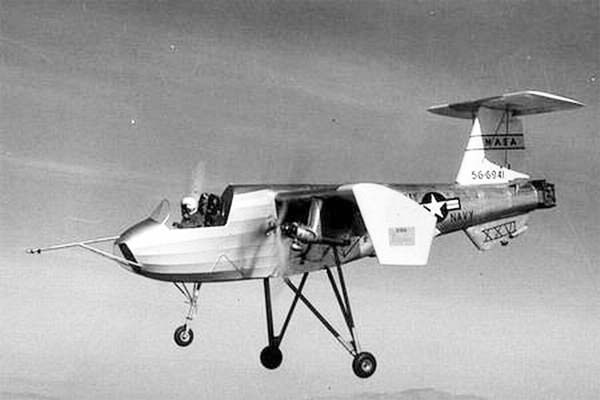

Il est remis à la NASA pour la suite des essais en vol qui doivent avoir lieu au centre de recherche d’Ames. Le programme d’étude concerne principalement la maniabilité à basse vitesse de ce genre d’appareil. En février 1960, durant un vol de familiarisation, le pilote effectue une manœuvre sortant de l’enveloppe de vol prescrite et l’appareil devient totalement incontrôlable. Le pilote n’a pas d’autre choix que de s’éjecter et s’en sort avec des blessures au dos. L’appareil est reconstruit et reprend les essais en vol à partir de 1961. Plusieurs modifications sont apportées à cette époque, ce qui permet au VZ-3RY de fournir de précieux renseignements pour le développement d'autres avions VSTOL.

Une fois définitivement retiré su service, il est exposé à l’United States Army Aviation Museum.

Texte de Jéricho, avec son aimable autorisation.

Versions référencées

  • Ryan Model 92 : Désignation d'usine du VZ-3.
  • Ryan VZ-3RY : Prototype motorisé par une turbine Avco Lycoming YT53-L-1 ; un seul exemplaire construit.

Pays exploitant actuellement cet appareil

  • Aucun pays utilisateur n'a été enregistré.

Ryan VZ-3RY voir la fiche complète

Principales caractéristiques

  • Masse normale au décollage : 1 179 kg (2 600 lbs)
  • Hauteur : 3,25 m (10,663 ft)
  • Envergure : 7,14 m (23,425 ft)
  • Longueur : 8,43 m (27,657 ft)

Performances

  • Vitesse de croisière : 205 km/h (127 mph, 111 kts)
  • Distance de décollage : 9 m (30 ft)
  • Plafond opérationnel : 1 676 m (5 499 ft)

Motorisation

  • 1 turbine Lycoming T53-L-1
  • Puissance unitaire : 746 kW (1 014 ch, 1 000 hp)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.
