Supermarine 553

Rappels

  • Catégorie : Projet
  • Constructeur : Supermarine drapeau du pays
  • Missions : Chasse, Essais en vol
Supermarine 553

Historique

Le Supermarine 553 est un projet d’avion monoplace, monoréacteur, muni d’une entrée d’air annulaire avec un cône de nez en son centre, d’ailes en flèche, d’une dérive et d’un empennage horizontal également en flèche et d’un train d’atterrissage tricycle escamotable.

Suite à la spécification F.105D2 émise par le Ministère de l’Air britannique 1951, le constructeur Supermarine propose le Type 545, un appareil directement dérivé du Swift déjà en service dans la Royal Navy. Pour permettre d’atteindre des vitesses supersoniques, l’appareil est muni d’ailes en croissant et d’un turboréacteur Rolls-Royce Avon RA.14R muni de la postcombustion. Une commande pour deux prototypes est passée en février 1952.

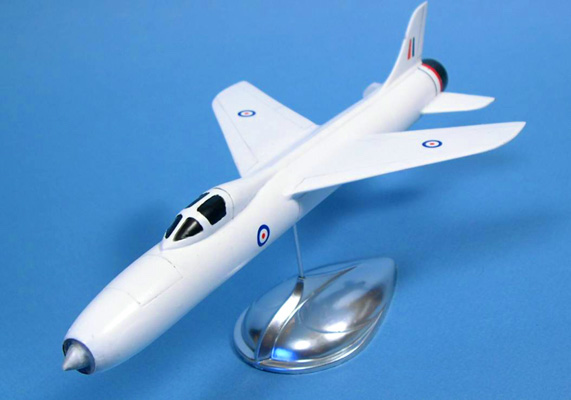

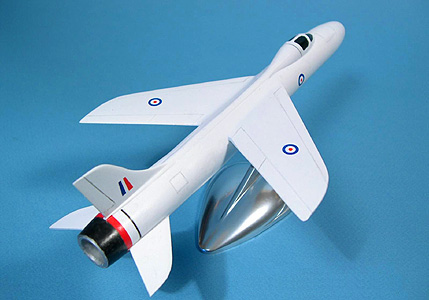

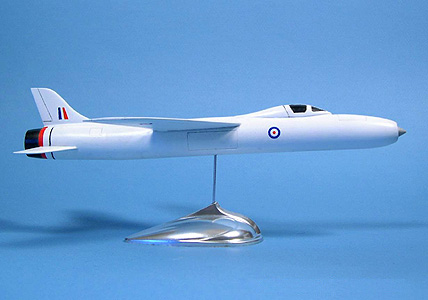

Entre temps, Supermarine décide de concevoir un autre appareil pour répondre à la spécification ER.143 concernant un avion expérimental capable d’atteindre Mach2.6 à 12'000 mètres d’altitude. Le constructeur reprend le Type 545 et lui apporte de nouvelles modifications. L’entrée d’air annulaire est équipée d’un cône de nez en son centre. La verrière en goutte d’eau est munie de montants métalliques pour augmenter sa robustesse. Les ailes, désormais en position haute, sont maintenant en flèche, de même que la dérive et les empennages horizontaux. Ces derniers, monobloc, possèdent un dièdre légèrement négatif. Le turboréacteur, muni d’une postcombustion, est un Rolls-Royce RB.106. Le train d’atterrissage tricycle est escamotable, le train avant sous le nez et le train principal de chaque côté du fuselage. Une version de chasse de série pourrait être équipée de canons sur le nez, devant le pare-brise du cockpit.

Le fuselage et les ailes sont prévus en alliages d’aluminium capables de résister à des températures de l’ordre de 270°C, mais selon certains essais effectués avec d’autres avions expérimentaux, il se pourrait que cela ne suffise pas et que certaines parties de l’appareil doive être fabriquées en acier.

Finalement, le Supermarine Type 553 est écarté. Les principales raisons évoquées sont que le réacteur Rolls-Royce RB.106 n’a pas encore fait ses preuves et que l’endurance de l’appareil risque de ne pas être suffisante. C’est donc le Bristol 188 qui est choisi, un appareil qui connaîtra par la suite de gros problèmes… d’autonomie.



Texte de Jéricho, avec son aimable autorisation.

Caractéristiques

  • Masse normale au décollage : 11 794 kg (26 001 lbs)
  • Envergure : 9,4 m (30,84 ft)
  • Longueur : 17,7 m (58,071 ft)

Équipage

  • Équipage : 1

Performances

  • Vitesse maximum : 2 557 km/h (1 589 mph, 1 381 kts)
  • Plafond opérationnel : 15 240 m (50 000 ft)
  • Vitesse ascensionnelle : 269 m/s (883 ft/s)
  • Mach maximal BA : Mach 1,2
  • Mach maximal HA : Mach 2,4

Motorisation

  • 1 × réacteur Rolls-Royce RB.106 de 6 804 kgp (67 kN, 15 000 lbf) — 10 251 kgp (101 kN, 22 600 lbf) avec post-combustion

Sur le forum…

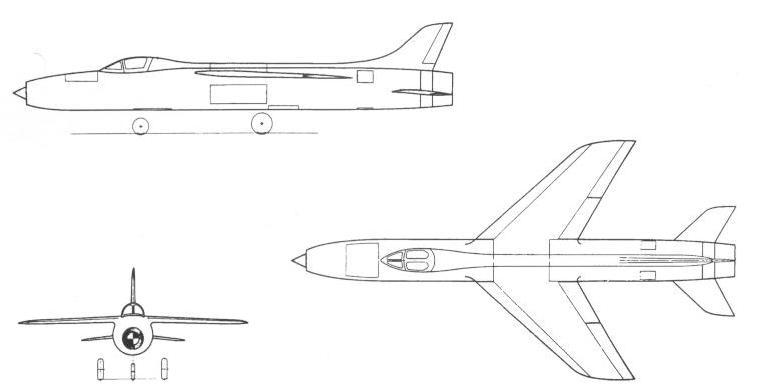

  • Même le plan 3 vues sur Wikipédia est copyrighté…
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Clansman a écrit

    La fiche sur le site
    Merci Clansman, c'était le dernier Supermarine de la liste… pour l'instant! :D
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • La fiche sur le site
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Le Supermarine 553 est un projet d’avion monoplace, monoréacteur, muni d’une entrée d’air annulaire avec un cône de nez en son centre, d’ailes en flèche, d’une dérive et d’un empennage horizontal également en flèche et d’un train d’atterrissage tricycle escamotable.

    Suite à la spécification F.105D2 émise par le Ministère de l’Air britannique 1951, le constructeur Supermarine propose le Type 545, un appareil directement dérivé du Swift déjà en service dans la Royal Navy. Pour permettre d’atteindre des vitesses supersoniques, l’appareil est muni d’ailes en croissant et d’un turboréacteur Rolls-Royce Avon RA.14R muni de la postcombustion. Une commande pour deux prototypes est passée en février 1952.

    Entre temps, Supermarine décide de concevoir un autre appareil pour répondre à la spécification ER.143 concernant un avion expérimental capable d’atteindre Mach2.6 à 12'000 mètres d’altitude. Le constructeur reprend le Type 545 et lui apporte de nouvelles modifications. L’entrée d’air annulaire est équipée d’un cône de nez en son centre. La verrière en goutte d’eau est munie de montants métalliques pour augmenter sa robustesse. Les ailes, désormais en position haute, sont maintenant en flèche, de même que la dérive et les empennages horizontaux. Ces derniers, monobloc, possèdent un dièdre légèrement négatif. Le turboréacteur, muni d’une postcombustion, est un Rolls-Royce RB.106. Le train d’atterrissage tricycle est escamotable, le train avant sous le nez et le train principal de chaque côté du fuselage. Une version de chasse de série pourrait être équipée de canons sur le nez, devant le pare-brise du cockpit.

    Le fuselage et les ailes sont prévus en alliages d’aluminium capables de résister à des températures de l’ordre de 270°C, mais selon certains essais effectués avec d’autres avions expérimentaux, il se pourrait que cela ne suffise pas et que certaines parties de l’appareil doive être fabriquées en acier.

    Finalement, le Supermarine Type 553 est écarté. Les principales raisons évoquées sont que le réacteur Rolls-Royce RB.106 n’a pas encore fait ses preuves et que l’endurance de l’appareil risque de ne pas être suffisante. C’est donc le Bristol 188 qui est choisi, un appareil qui connaîtra par la suite de gros problèmes… d’autonomie.


    Versions :
    Type 553 : Avion expérimental monoplace, muni d’ailes en flèche en position haute et propulsé par un turboréacteur Rolls-Royce Avon RB.106 à postcombustion ; jamais construit.


    Utilisateurs militaires :
    Aucun.


    Caractéristiques :
    Equipage : 1
    Passagers : 0
    Longueur : 17,7m
    Envergure : 9,4m
    Masse en charge : 11’794kg
    Volume du réservoir de carburant interne : 3’547L

    Moteurs :
    Un turboréacteur Rolls-Royce RB.106 de 66,8kN (6’810kgp) de poussée à sec et 100,6kN (10’260kgp) avec postcombustion.

    Performances (estimées) :
    Vitesse max au niveau de la mer : Mach 1.2
    Vitesse max. : 2’557km/h (Mach 2.4)
    Vitesse ascensionnelle : 269m/s
    Plafond opérationnel : 15’240m

    Armement :
    Aucun.
    Eventuellement quatre canons en interne et d’autres charges en externe sous les ailes en cas de production d’une version militarisée de série.


    Liens internet :
    https://en.wikipedia.org/wiki/Supermarine_Type_553

    http://ukx-dev.wikia.com/wiki/Supermarine_Type_553

    https://www.scribd.com/doc/228045474/Company-Profile-Supermarine

    http://aboutaircraft.blogspot.ch/2008/07/concept-aircraft-supermarine-type-553.html

    http://alternathistory.com/vysokoskorostnye-issledovatelskie-samolety-1952-62-godov-proekt-eksperimentalnogo-samoleta-vickers-s
