Rappels

  • Premier vol :
  • Missions : Chasse
  • Constructeur : drapeau SNECMA
  • un seul appareil construit (cellule neuve)

Histoire de l'appareil

Dans les années 1950, plusieurs pays se lancèrent dans la conception d'avions à décollage et atterrissage verticaux : la France ne fit pas exception. A partir de 1954, la Snecma étudia l'Atar volant, désigné C.400 en interne.

Les C.400, construits à 3 exemplaires, étaient grosso modo des réacteurs posés à la verticale, sans ailes. Seul le troisième fut piloté, en l'occurrence par Auguste Morel. Les vols commencèrent le 22 septembre 1956. Le C.400 P1 vola 205 fois et le C.400 P2 123 fois.

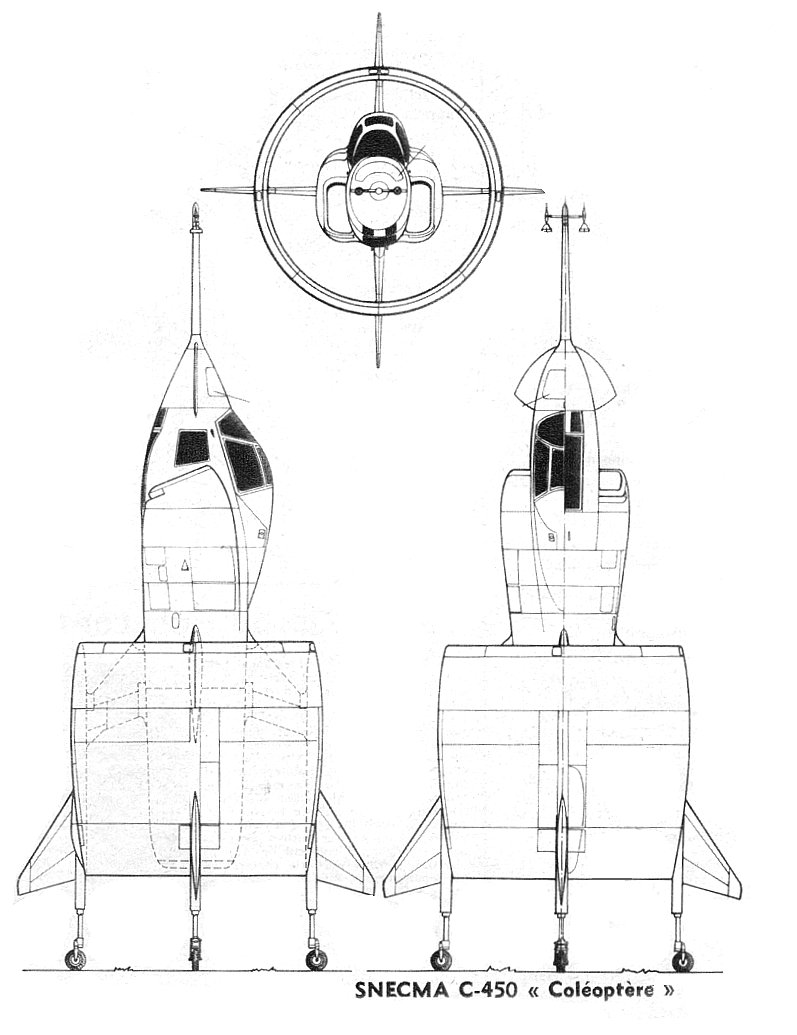

L'Atar volant donna directement naissance à un avion, le C.450 Coléoptère, qui devait lui-même servir de base à un avion de combat opérationnel. Celui-ci avait un fuselage doté d'une aile annulaire, un profil étudié par un ingénieur d'origine autrichienne, Helmut Von Zhobowsky. Son diamètre était de 3,2 mètres et sa surface alaire de 18 m². Le choix de cette aile annulaire était du au fait qu'elle fournissait de la portance dans toutes les directions, ce qui était idéal pour un ADAV. En revanche, elle gênait la vue vers l'arrière et avait un mauvais rendement à faible vitesse. Le siège éjectable, développé avec Sud-Aviation, était mobile afin de donner une bonne visibilité dans tous les configurations. 4 petites ailes delta complétaient l'aile annulaire, avec un train d'atterrissage quadricycle et fixe à leur base. Une sonde sur l'une des roues avertissait le pilote de la proximité du sol.

2 plans canards amovibles sur le nez devaient faciliter la transition entre vol vertical et horizontal, mais ne furent pas montés. Le moteur était un Atar 101E-5V (V pour Vertical) de 3700 kgp, alimenté par des entrées d'air latérales de chaque côté du cockpit. Ces entrées d'air étaient larges, de façon à bien alimenter le réacteur même en marche arrière. 4 buses, placées sur les poutres reliant le fuselage à l'aile, servaient à contrôler le roulis : elles étaient alimentées par l'air comprimé venant du compresseur du réacteur. 4 réservoirs contiennent un total de 900 litres de carburant. La construction était entièrement métallique, en alliage d'aluminium. Le résultat était un avion qui ne nécessitait pas d'infrastructure spéciale.

Le prototype, désigné C.450-01, fut en fait construit par Nord Aviation et livré en avril 1958. Le premier vol, captif, eut lieu à Melun-Villaroche le 17 avril 1959 entre les mains d'Auguste Morel. Le premier vol libre eut lieu le 5 mai 1959. 8 vols furent effectués, jusqu'à une altitude de 870 mètres, totalisant 20 heures 40 minutes de vol. Le 6e vol fut marqué par un incident qui aurait pu mener à la catastrophe : le taux de descente étant trop rapide, le Coléoptère entra dans une phase de roulis. Le pilote remit les gaz pour reprendre de l'altitude.

Lors du 9e vol, le 25 juillet 1959, Morel devait tenter une amorce de transition, en inclinant légèrement l'appareil pendant quelques secondes. Mais une instrumentation inefficace et un manque de repères visuels firent que l'avion s'inclina à plus de 50° et ralentit trop pour regagner de l'altitude. Il oscilla sur les 3 axes. Morel ne put reprendre le contrôle et dut s'éjecter à très basse altitude (les sources diffèrent entre 15 et 150 mètres). Il fut sévèrement blessé et l'appareil détruit.

Cela marqua la fin du programme, bien que la formule de l'aile annulaire ne fut pas remise en cause. Un second exemplaire, dont la construction était prévue, ne fut jamais financé. Le C.450 est souvent comparé au X-13, en ce sens qu'il paraissait plus réaliste mais plus difficile à poser. Des versions supersonique, tactique (bruche), biréacteur (Hanneton), biplace, triplace (Hanneton II) et même à hélice (Lucane) étaient envisagées. Elles étaient désignés BTZ.

Versions référencées

Pays exploitant actuellement cet appareil

  • Aucun pays utilisateur n'a été enregistré.

SNECMA C.450 voir la fiche complète

Principales caractéristiques

  • Masse maxi au décollage : 3 000 kg (6 614 lbs)
  • Surface alaire : 18 m² (194 sq. ft)
  • Envergure : 4,51 m (14,797 ft)
  • Longueur : 8,02 m (26,312 ft)

Performances

  • Vitesse maximum : 800 km/h (497 mph, 432 kts) (estimation)
  • Endurance maximale : 0 h 25 mn.
  • Plafond opérationnel : 3 000 m (9 843 ft)
  • Vitesse ascensionnelle : 130 m/s (427 ft/s)
  • Charge alaire, au décollage : 166,667 kg/m² (34,136 lbs/sq. ft)

Motorisation

  • 1 réacteur SNECMA Atar 101E-5V
  • Puissance unitaire : 3 700 kgp (36 kN, 8 157 lbf)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.

Numéros de serie

Images

Images

Média externes

Forum

Sujet complet »
à 06/02/2006 19:57 little boy
oui le premier projet d'avion ADAV français.
mais celui-ci fut vite abandonné car il y eu beaucoups de problèmes avec la transition verticale-horizontale.d'ailleurs c'est à cause de l'accident du 25 juillet 1959, où auguste morel fut grièvement bléssé,que le projet fut totalement abandonné.
C-450 "Coléoptère" à 06/02/2006 13:32 Nanimo
Voila un petit prototype des années 1958-1959 que j'ai découvert récemment.

Je le trouvais assez sympathique avec son aile annulaire, j'vais donc vous en parler en quelques mots :)

Il a été conçu par SNECMA dans le cadre de décollage et d'atterissage a la verticale, il ne nécessitait pas d'installation particulière contrairement au X-13, mais le rendait cependant moin maniable.

Pour le controle en vol horizontal, il y avait 4 gouvernes installées sur les petites dérives; lors des périodes de décollage et atterissage, on utilisait la déviation du jet et des injecteurs a air comprimés.

Le programme prit fin en Juillet 1959 après un incident lors du neuvième vol du prototype qui se crasha, blessant grièvement son pilote.


Quelques photos:
[url:fc01f]http://jpcolliat.free.fr/xfv1/c450-2/c450_36.jpg[/url:fc01f]
[url:fc01f]http://www.vstol.org/wheel/images/VSTOLWheel/pics/26.jpg[/url:fc01f]
[url:fc01f]http://jpcolliat.free.fr/xfv1/c450-2/c450_18.jpg[/url:fc01f]
Re: C-450 "Coléoptère" à 23/09/2016 07:01 Clansman
Dans les années 1950, plusieurs pays se lancèrent dans la conception d'avions à décollage et atterrissage verticaux : la France ne fit pas exception. A partir de 1954, la Snecma étudia l'Atar volant, désigné C.400 en interne.

Les C.400, construits à 3 exemplaires, étaient grosso modo des réacteurs posés à la verticale, sans ailes. Seul le troisième fut piloté, en l'occurrence par Auguste Morel. Les vols commencèrent le 22 septembre 1956. Le C.400 P1 vola 205 fois et le C.400 P2 123 fois.

L'Atar volant donna directement naissance à un avion, le C.450 Coléoptère, qui devait lui-même servir de base à un avion de combat opérationnel. Celui-ci avait un fuselage doté d'une aile annulaire, un profil étudié par un ingénieur d'origine autrichienne, Helmut Von Zhobowsky. Son diamètre était de 3,2 mètres et sa surface alaire de 18 m². Le choix de cette aile annulaire était du au fait qu'elle fournissait de la portance dans toutes les directions, ce qui était idéal pour un ADAV. En revanche, elle gênait la vue vers l'arrière et avait un mauvais rendement à faible vitesse. Le siège éjectable, développé avec Sud-Aviation, était mobile afin de donner une bonne visibilité dans tous les configurations. 4 petites ailes delta complétaient l'aile annulaire, avec un train d'atterrissage quadricycle et fixe à leur base. Une sonde sur l'une des roues avertissait le pilote de la proximité du sol.


2 plans canards amovibles sur le nez devaient faciliter la transition entre vol vertical et horizontal, mais ne furent pas montés. Le moteur était un Atar 101E-5V (V pour Vertical) de 3700 kgp, alimenté par des entrées d'air latérales de chaque côté du cockpit. Ces entrées d'air étaient larges, de façon à bien alimenter le réacteur même en marche arrière. 4 buses, placées sur les poutres reliant le fuselage à l'aile, servaient à contrôler le roulis : elles étaient alimentées par l'air comprimé venant du compresseur du réacteur. 4 réservoirs contiennent un total de 900 litres de carburant. La construction était entièrement métallique, en alliage d'aluminium. Le résultat était un avion qui ne nécessitait pas d'infrastructure spéciale.

Le prototype, désigné C.450-01, fut en fait construit par Nord Aviation et livré en avril 1958. Le premier vol, captif, eut lieu à Melun-Villaroche le 17 avril 1959 entre les mains d'Auguste Morel. Le premier vol libre eut lieu le 5 mai 1959. 8 vols furent effectués, jusqu'à une altitude de 870 mètres, totalisant 20 heures 40 minutes de vol. Le 6e vol fut marqué par un incident qui aurait pu mener à la catastrophe : le taux de descente étant trop rapide, le Coléoptère entra dans une phase de roulis. Le pilote remit les gaz pour reprendre de l'altitude.

Lors du 9e vol, le 25 juillet 1959, Morel devait tenter une amorce de transition, en inclinant légèrement l'appareil pendant quelques secondes. Mais une instrumentation inefficace et un manque de repères visuels firent que l'avion s'inclina à plus de 50° et ralentit trop pour regagner de l'altitude. Il oscilla sur les 3 axes. Morel ne put reprendre le contrôle et dut s'éjecter à très basse altitude (les sources diffèrent entre 15 et 150 mètres). Il fut sévèrement blessé et l'appareil détruit.

Cela marqua la fin du programme, bien que la formule de l'aile annulaire ne fut pas remise en cause. Un second exemplaire, dont la construction était prévue, ne fut jamais financé. Le C.450 est souvent comparé au X-13, en ce sens qu'il paraissait plus réaliste mais plus difficile à poser. Des versions supersonique, tactique (bruche), biréacteur (Hanneton), biplace, triplace (Hanneton II) et même à hélice (Lucane) étaient envisagées. Elles étaient désignés BTZ.
