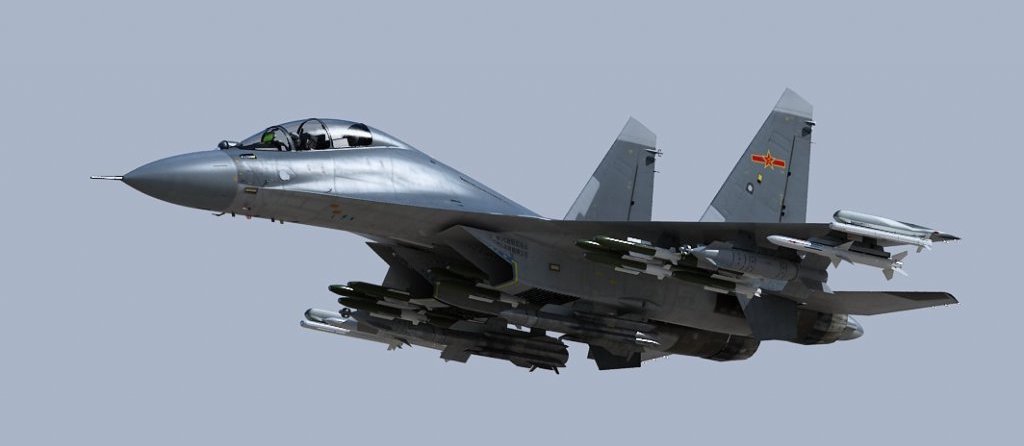

Shenyang J-16

Rappels

  • Catégorie : Avion de combat
  • Constructeur : Shenyang drapeau du pays
  • Premier vol : 2011
  • Version du : Shenyang J-11 (OTAN : Flanker-B+)
  • Production : 48 appareils construits (cellules neuves)
  • Missions : Attaque au sol, Chasse, Lutte anti-navires
Shenyang J-16

Historique

En 1999, la Chine passe commande d'un premier lot de 38 Su-30MKK avant d'en ajouter 38 exemplaires supplémentaires en 2001. Satisfaite des capacités offertes par ces appareils, la force aérienne chinoise décide d'aller au-delà et de lancer le développement d'un nouvel avion de combat reprenant les performances affichées par les chasseurs russes. Ainsi est lancé le J-16, chasseur-bombardier lourd biréacteur, conçu sur la base du J-11BS, version biplace de la copie sinisée sans licence du Su-27SK. L'appareil est identifiable à ses ailes médianes, ses doubles dérives verticales, ses entrées d’air ventrales et son train d’atterrissage tricycle escamotable.

Du point de vue de la structure, rien de très nouveau, même s'il semblerait qu'elle fasse légèrement plus appel aux matériaux composites que les Su-30MKK, ce qui permettrait de diminuer sa signature électromagnétique. La motorisation du J-16 est assurée par une paire de moteurs WS-10A identiques à ceux équipant le J-11D. Cependant, il ne s'agit pas là de la seule similarité entre les deux avions : ils partagent en effet une grande partie de leur avionique.

Entre autres, le J-16 serait équipé d’un radar AESA, de systèmes de contre-mesures électroniques et d’un système de détection d’approche de missile.  Par ailleurs, il disposerait d'une liaison de donnée lui permettant d’illuminer ses cibles tandis que ses ailiers, décalés, délivreraient leurs armements sans avoir besoin de révéler leur présence. Enfin, Le J-16 serait également doté d’un système de ciblage électro-optique comprenant un télémètre laser et un FLIR pour localiser ses cibles de façon passive.

De nouveaux pylônes sous voilure permettent l’emport d'une très large panoplie de munitions chinoises pour un total de 8000 kg d'armements divers sur une distance de 4000 km sans ravitaillement en vol. Néanmoins, il est à noter que ce dernier n'est pas compatible avec les systèmes équipant les H-6U/DU. Bien que multirôle, sa mission principale devrait être principalement la lutte antinavires. Ainsi, le J-16 est notamment en mesure de délivrer des missiles antinavires subsoniques YJ-62 et YJ-83K, mais également bien sûr des missiles air-air PL-10 et PL-12, des missiles de croisière KD-88, des bombes guidées laser LS-500J etc…



Le J-16 vole pour la première fois fin 2011 avant d'entrer en service en 2015 au sein de l'armée de l'air chinoise. A cette date il semblerait que deux régiments de 24 exemplaires chacun aient été livrés. Par ailleurs, une version de guerre électronique de l'appareil serait en cours de développement.


Texte de Jericho et d'Ansierra117

Pays utilisateur

Caractéristiques

  • Masse maxi au décollage : 35 000 kg (77 162 lbs)
  • Masse normale au décollage : 26 000 kg (57 320 lbs)
  • Masse à vide : 17 700 kg (39 022 lbs)
  • Surface alaire : 62,04 m² (667,793 sq. ft)
  • Hauteur : 6,36 m (20,866 ft)
  • Envergure : 14,7 m (48,228 ft)
  • Longueur : 21,9 m (71,85 ft)

Équipage

  • Équipage : 2

Performances

  • Distance franchissable : 4 000 km (2 485 mi, 2 160 nm)
  • Plafond opérationnel : 17 300 m (56 759 ft)
  • Vitesse ascensionnelle : 305 m/s (1 001 ft/s)
  • Mach maximal HA : Mach 2
  • Vitesse maximale HA : 2 120 km/h (1 317 mph, 1 145 kts)
  • Rapport poussée/masse à sec maxi au décollage : 0.52
  • Rapport poussée/masse avec PC maxi au décollage : 0.79
  • Charge alaire maxi au décollage : 564.15 kg/m²
  • Rapport poussée/masse à sec à vide : 1.03
  • Rapport poussée/masse avec PC à vide : 1.55
  • Charge alaire à vide : 285.30 kg/m²

Motorisation

  • 2 × réacteurs Shenyang WS-10A de 9 090 kgp (89 kN, 20 040 lbf) — 13 760 kgp (135 kN, 30 336 lbf) avec post-combustion

Armement

  • Nombre de points d'emport : 12
  • Charge militaire : 8 000 kg (17 637 lbs)
Armement fixe
Missiles

Exemplaires

Shenyang J-16
Shenyang J-16
Shenyang J-16
Shenyang J-16
Shenyang J-16
Shenyang J-16
Shenyang J-16
Shenyang J-16
Shenyang J-16
Shenyang J-16
Shenyang J-16 Prototype n°1.

Sur le forum…

  • Personnellement, j’ai complètement renoncé à me faire une idée des capacités des systèmes électroniques.

    À vrai dire, je me demande s'il y a vraiment des moyens de les évaluer de manière un peu objective.
    Autant on peut à peu près comparer les performances physiques de deux appareils, autant je ne vois pas comment faire pour les performances en guerre électronique, à part avoir des retours de pilotes lors d'exercices (en ne sachant jamais s'ils sont allés jusqu'au bout des capacités).
    Et tous ces points d'exclamation, vous avez remarqué ? Cinq ! C'est la marque d'un aliéné qui porte son slip sur la tête. L'opéra fait cet effet à certains.Terry Pratchett
      Lien   Revenir ici   Citer modifié par d9pouces le 11 novembre 2021 22:00
  • Je me demande s’ils ont des armements spécialisés.
    Aucune idée non plus : on voit généralement des appareils bardés de nacelles, mais sans armes.

    Je me demande aussi si l'efficacité de leurs systèmes de guerre électronique est à la hauteur des systèmes occidentaux, comme les Growler…
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • Et ça semble une vraie version spécialisée dans la guerre électronique (perte de l’OSF, par exemple).
    Je me demande s’ils ont des armements spécialisés.
    Et tous ces points d'exclamation, vous avez remarqué ? Cinq ! C'est la marque d'un aliéné qui porte son slip sur la tête. L'opéra fait cet effet à certains.Terry Pratchett
      Lien   Revenir ici   Citer
  • Des images des premiers J-16D doté de l’insigne de la PLAAF ont été diffusé sur la chaine de télévision CCTV, confirmant l’entrée en service de la cette version de guerre-électronique.
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • Dommage qu'il nous manque toujours des photos libres de droit pour ces appareils chinois.
    ¤ Nicolas Sur AMN : Nico2, inscrit le 09 Jan 2006, 16:45>> N'oubliez pas de lire et de relire le Règlement du forum.>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Ansierra117 a écrit

    Je l'attendais comme le Messie celui-ci :) Un grand merci Jericho :)
    Zut, j'aurai dû attendre Noël… :mrgreen:


    Ansierra117 a écrit

    Apparemment l'appareil serait aussi capable d'emporter le nouveau PL-10
    Oui, c'est bien ce qu'il est dit (sur plusieurs sources). Est-ce vraiment une grande avancée, je ne sais pas.


    Clansman a écrit

    La fiche sur le site
    Merci.


    Clansman a écrit

    Manifestement, c'est bien au sein de la force aérienne et non de l'aéronavale qu'il est entré en service. On parle aussi de 2013 comme date. Avril 2014 est peut-être la capacité opérationnelle ?
    Pas vraiment facile à se retrouver, j'ai des sources donnant avril 2014, mais c'est peut-être la date à laquelle une grande unité (régiment) est entièrement équipée. Dans le doute, met 2013. Et oui, ils parlent bien de la PLAAF. (ici par exemple)


    Clansman a écrit

    J'ai rajouté le PL-10 dans l'armement.
    Merci.


    Clansman a écrit

    missiles antiradiations YJ-91
    : je crois que la traduction exacte est "missiles anti-radars". Je vois mal des missiles éliminer des retombées radioactives. Mais bon, c'est une erreur courante. :D
    Aïe oui, je suis resté sur le terme anglo-saxon, c'est bien antiradar, en effet. ;)
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • Merci pour la fiche ! dur de faire la différence entre un Su-27UB et un J-16, au final.

    http://www.airforceworld.com/blog/j-16-multirole-fighter-another-new-photo/2-58/
    ou http://i.imgur.com/ft90pm1.jpg

    J'ai l'impression que les rails lance-missiles sont différents, comme les moteurs.

    je ne reconnais pas les roquettes emportées :(
    Et tous ces points d'exclamation, vous avez remarqué ? Cinq ! C'est la marque d'un aliéné qui porte son slip sur la tête. L'opéra fait cet effet à certains.Terry Pratchett
      Lien   Revenir ici   Citer
  • La fiche sur le site

    Quelques remarques sur le Messie ( :D ) :

    Sur le site, je l'ai donc mis en version du J-11, vu que tout le monde s'accorde à dire qu'il est au J-11 ce que le F-15E est au F-15.

    Manifestement, c'est bien au sein de la force aérienne et non de l'aéronavale qu'il est entré en service. On parle aussi de 2013 comme date. Avril 2014 est peut-être la capacité opérationnelle ?

    J'ai rajouté le PL-10 dans l'armement.

    missiles antiradiations YJ-91
    : je crois que la traduction exacte est "missiles anti-radars". Je vois mal des missiles éliminer des retombées radioactives. Mais bon, c'est une erreur courante. :D

    Voilà, j'ai intégré toutes ces modifications, mais rien ne m'interdit de revenir en arrière si besoin est…
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Je l'attendais comme le Messie celui-ci :) Un grand merci Jericho :)

    Apparemment l'appareil serait aussi capable d'emporter le nouveau PL-10
      Lien   Revenir ici   Citer

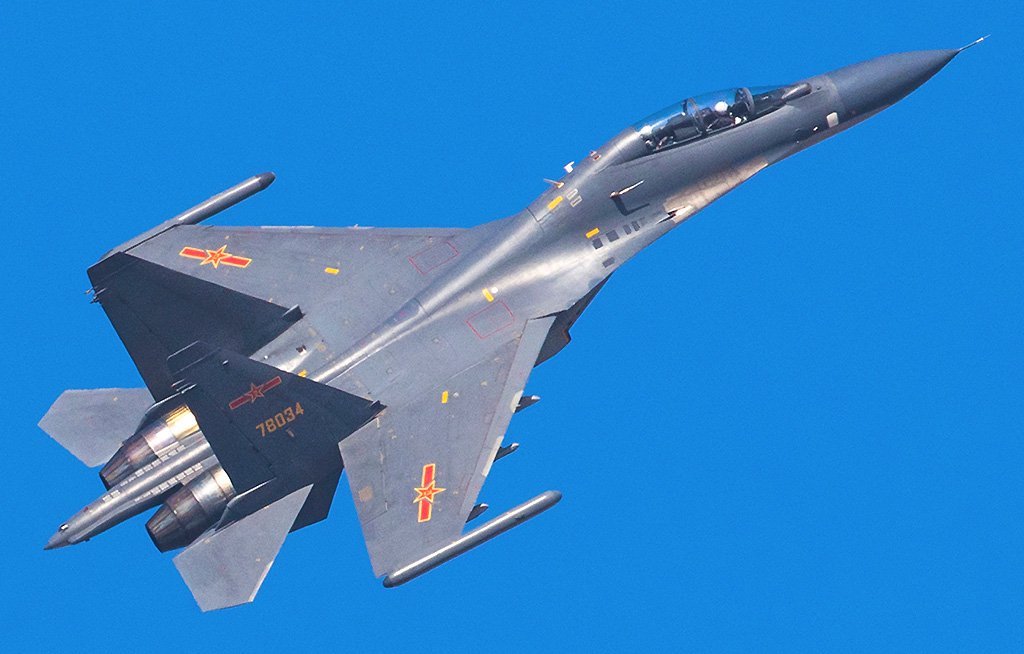

  • Le Shenyang J-16 est un avion de combat biréacteur, biplace, muni d’ailes médianes, de doubles dérives verticales, d’entrées d’air ventrales et d’un train d’atterrissage tricycle escamotable.

    Désirant s’équiper du chasseur russe Sukhoï Su-27, la Chine achète 80 exemplaires des versions SK et UBK qui lui sont livrés entre 1992 et 2000, puis 76 Su-30MKK livrés à partir de 2000. En 1996, elle obtient également une licence de production pour 200 appareils, désignés J-11. Cela lui permet de moderniser son aviation militaire et de maintenir des compétences industrielles qui lui permettent, entre autre, de mettre au point d’autres versions du J-11 plus adaptées à ses besoins. Ce dernier point, contraire à l’accord signé, fâche Moscou qui refuse ensuite de lui vendre des Su-33 pour son aéronavale. La Chine achète à l’Ukraine un prototype de cet appareil, le T10K-3, et en produit des copies qu’elle désigne J-15.
    Le gouvernement chinois demande ensuite à Shenyang, qui a acquis une certaine expérience en produisant les J-11, de mettre au point le J-16, un nouvel avion plus moderne et plus discret que ses Su-27, J-11 et J-15.

    Durant plusieurs années, la discrétion sur cet appareil destiné à l’aéronavale chinoise a alimenté la conversation : sa configuration sera-t-elle résolument furtive, avec l’emport d’armes en soute et des dérives penchées vers l’extérieur, ou sera t’elle proche du Su-27 et du Su-30 ?
    Finalement, les photographies du J-16 dévoilées depuis 2012 montrent un appareil à l’architecture très proche des J-11 et J-15. Ses dérives restent verticales et semblables aux Su-27 d’origine, de même que l’arrière du fuselage. On remarque également de nouveaux pylônes sous voilure permettant l’emport des missiles air-air chinois PL-8 et PL-9. En fait, rien de très nouveau dans sa configuration : il semble que ce soit principalement la structure de l’appareil, qui fait plus largement appel aux matériaux composites que les Sukhoï, qui permettrait de diminuer sa signature électromagnétique. Il serait également équipé, entre autres, d’un radar AESA, de systèmes de contre-mesures électroniques et d’un système d’avertissement d’approche de missile.

    Bien que multirôle, sa mission principale devrait être la lutte antinavire. Sur ses différents points d’emport sous les ailes et le fuselage, il peut emporter des missiles antinavires subsoniques YJ-62 et YJ-83, des missiles air-air, des missiles de croisière et autres missiles air-sol, des bombes guidées, des roquettes, des nacelles de CME et des réservoirs de carburants largables.
    Il semble que le J-16 soit équipé de liaison de donnée, permettant à un des appareils d’illuminer la cible alors que l’ailier, décalé, tire un missile sans avoir besoin de révéler sa présence. Il serait également équipé d’un système de ciblage électro-optique comprenant un télémètre laser et un FLIR permettant de localiser ses cibles de façon passive. Des capteurs IR à haute résolution permettent également d’avoir une vision sur 360° autour de l’appareil, avertissant ainsi le pilote en cas d’approche d’un missile.

    En avril 2014, le premier régiment de J-16 est entré en service.


    Versions :
    J-16 : Version de base en cours d’intégration au sein des forces armées chinoises.


    Utilisateurs militaires :
    Chine :

    Caractéristiques :
    Equipage : 2
    Longueur : 21,9m
    Envergure : 14,7m
    Hauteur : 6,36m
    Surface alaire : 62,04m2
    Masse à vide : 17’700kg
    Masse en charge : 26’000kg
    Masse maximale au décollage : 35’000kg
    Charge utile : 9’000kg
    Points d’attache : 12

    Moteurs :
    Deux turboréacteurs WS-10 d’une poussée unitaire de 89,17kN (9’090kgp) à sec et 135kN (13’760kgp) avec postcombustion.

    Performances :
    Vitesse max haute altitude: Mach2 (2’120km/h)
    Vitesse ascensionnelle : 305m/s
    Plafond opérationnel : 17’300m
    Distance franchissable : 3’900km

    Armement :
    1 canon GSh-30-1 de 30mm avec 150 obus.
    8 missiles air-air à courte portée PL-8 et 4 missiles air-air à courte portée PL-9 ou à moyenne portée PL-12.
    Des missiles de croisière YJ-12 et autres missiles air-sol KD-88, des missiles antinavires subsoniques YJ-62 et YJ-83, des missiles antiradiations YJ-91, des bombes guidées, des paniers à roquettes et des nacelles de CME


    Liens internet :
    https://en.wikipedia.org/wiki/Shenyang_J-16

    https://zh.wikipedia.org/wiki/%E6%AD%BC-16

    http://www.militaryfactory.com/aircraft/detail.asp?aircraft_id=1157

    http://www.popsci.com/blog-network/eastern-arsenal/chinese-air-force-takes-delivery-new-j-16-strike-fighters

    http://aircraft.wikia.com/wiki/Shenyang_J-16

    http://chinadailymail.com/2015/05/21/chinas-new-j-16-fighter-jets-appear-to-have-been-commissioned-into-the-pla-air-force/

    http://sinodefence.com/2014/01/05/shenyang-j-16-undergoing-flight-test/

    http://www.defenceaviation.com/2012/02/shenyang-j-16-silent-flanker-chinese-intermediate-stealth-fighter.html
