Tupolev Tu-95 (OTAN : Bear)

Rappels

  • Nom DoD (avant 1955) : Type 40
  • Catégorie : Bombardier
  • Constructeur : Tupolev drapeau du pays
  • Premier vol : 12 novembre 1952
  • Production : 500 appareils construits (cellules neuves)
Tupolev Tu-95 (OTAN : Bear)

Historique

Les premières études portant sur le remplaçant du Tu-4 commencèrent en 1949. Il s'agissait surtout d'obtenir un vecteur pour la bombe atomique soviétique, avec une autonomie de 14000 km afin d'effectuer un aller-retour aux USA. On commença par une version agrandie du Tu-4, le Tu-85, pour aboutir finalement à un appareil profondément remanié : le Type 95. Celui-ci n'avait pas encore l'aval de l'Etat soviétique, qui donna son accord le 11 juillet 1951.

Le prototype Tu-95/1 effectua son vol inaugural le 12 novembre 1952 entre les mains d'Alexey Perelet. Il se présentait comme un appareil gigantesque à l'époque, et a la particularité d'être le seul appareil à combiner aile en flèche (35°) et moteurs à hélices (de 5,6 m). Cela lui confère une vitesse à peine inférieure aux bombardiers à réaction de l'époque et une formidable autonomie. Des réacteurs avaient été envisagés, mais seuls des turbopropulseurs permettaient d'obtenir l'autonomie désirée. Le prototype était équipé de 8 Kouznetsov 2-TV-F de 6000 ch, les TV-12 prévus nécessitant une mise au point sur plusieurs années. Il fut détruit le 11 mai 1953 à son 17e vol à cause d'un moteur en feu, tuant le pilote Perelet et l'ingénieur naviguant. Cet accident, mettant en cause Kouznetsov, failli stopper le programme, et priver l'URSS d'un bombardier stratégique.

Le deuxième prototype Tu-95/2 effectua son premier vol le 16 février 1955. Il était propulsé par 4 turbines Kouznetsov TV-12 de 12000 ch équipées de deux hélices contrarotatives, afin d'éliminer l'effet de couple. Ces turbopropulseurs restent les plus puissants du monde.

Les premiers appareils de série, les Tu-95 (l'Occident lui prêtait la dénomination militaire Tu-20, qui semble avoir été peu utilisée en URSS) volèrent en octobre 1955. Nommés Bear-A par l'OTAN, ils entrèrent en service en 1956 au sein de la 106 TBAD en Ukraine et furent présentés en vol à Tushino la même année. Ils étaient équipés d'un radar de bombardement Short Horn et d’un détecteur d’alerte radar Bee Hind. Les Tu-95 furent construits à 31 exemplaires, tandis que les Tu-95M, dotés de NK-12M plus puissants et moins gourmands, furent construits à 19 exemplaires à partir de 1957. Quand aux Tu-95A ou Tu-95MA, reconnaissables à leur intrados peint en blanc, ils étaient spécifiquement destinés à la frappe nucléaire. A la fin des années 1980, les survivants furent reconfigurés en Tu-95U ou Tu-95MU d'entraînement.



Ils furent suivies par le Tu-95K équipé d'un radar YaD, d'un système de guidage PRS-1 Argon, et d'un missile Kh-20 (un MiG-21 modifié). Le Tu-95K fut conçu à partir de 1954 et vola en janvier 1956. Il fut construit à 47 exemplaires à partir de 1958, et déclaré opérationnel en 1960. Le Tu-95KD, ravitaillable en vol, ne fut construit qu'à un seul exemplaire, entré en service. Ces versions furent nommées Bear-B par l'OTAN. Les Tu-95KM (Bear-C) emportent un radar "Crow Drum" plus puissant, des missiles PRS-4 Krypton et sont ravitaillables en vol. Ils furent construits à 23 exemplaires de 1962 à 1965, et 28 Tu-95K furent portés à ce standard. Ils entrèrent en service en 1963. Ils furent modernisés en Tu-95K-22 (Bear-G), le prototype effectuant son premier vol le 30 octobre 1975. Les Bear-G peuvent emporter jusqu'à 2 missiles Kh-22 et sont équipés d'un radar "Down Beat". Ils furent en service de 1981 jusqu'au début des années 1990.

En 1960, on considéra que son autonomie en faisait un appareil potentiellement apte à la reconnaissance stratégique et photographique. 4 Tu-95M furent convertis en Tu-95MR (Bear-E) à partir de 1964. Un seul d'entre eux ne fut pas équipé de perche de ravitaillement en vol.

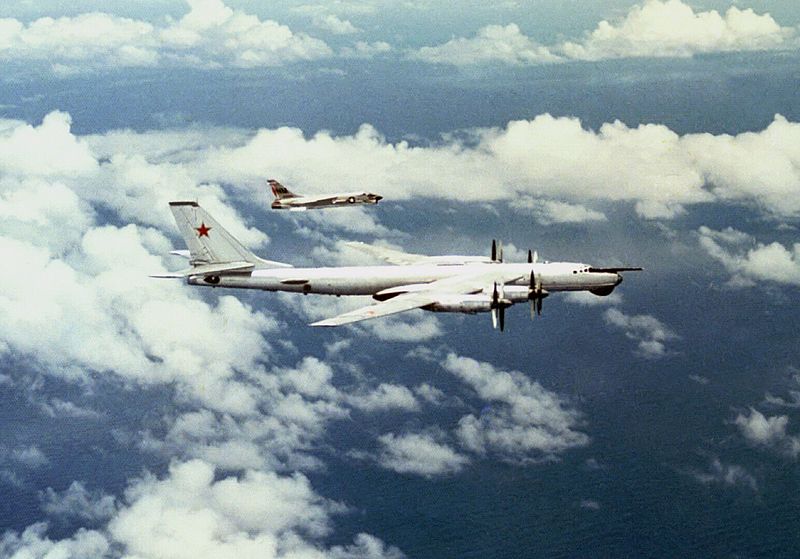

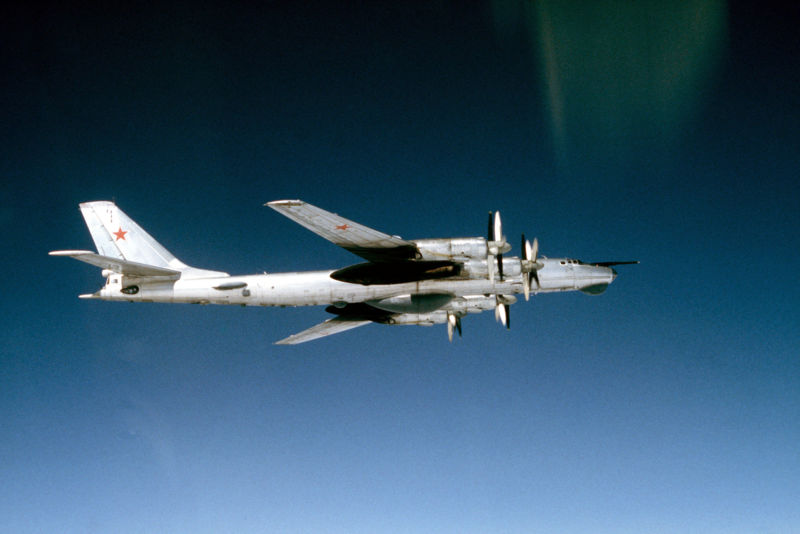

Les Tu-95RT (Bear-D) fit son apparition afin d'identifier des cibles potentielles pour les sous-marins soviétiques. Un Tu-95M fut modifié en 1962 pour servir de prototype, et 53 exemplaires furent produits de 1963 à 1969. Il était équipé d'un radar Ouspekh. Ils entrèrent en service en 1964, et furent retirés en 1993.

Le Tu-142 (Bear-F), est une version spécialement conçue pour l'aéronavale soviétique, à partir de 1963. Elle est dédiée à la neutralisation des sous-marins et se distingue du Tu-95Rt par une aile de plus grande envergure. Elle effectua son premier vol le 18 juillet 1968 et est équipée du radar Berkout. Son fuselage est allongé de 2 mètres et son train d'atterrissage modifié. Elle entra en service dans l'AV-MF en 1972 et fut construite à 40 exemplaires. Le Tu-142M vola à partir du 4 novembre 1975. Il disposait d'un radar Korchoune-K et d'un magnétomètre Ladoga. Construit à 25 exemplaires de 1978 à 1980 (plus 2 prototypes), il entra en service en 1979. La dernière version fut le Tu-142MZ, équipé d'un radar Korchoune-N, de bouées acoustiques RGB-16 et d'un système CME Sayany. Le prototype décolla en 1985 et l'avion fut produit de 1988 à 1994. Le Tu-142 est encore en service.

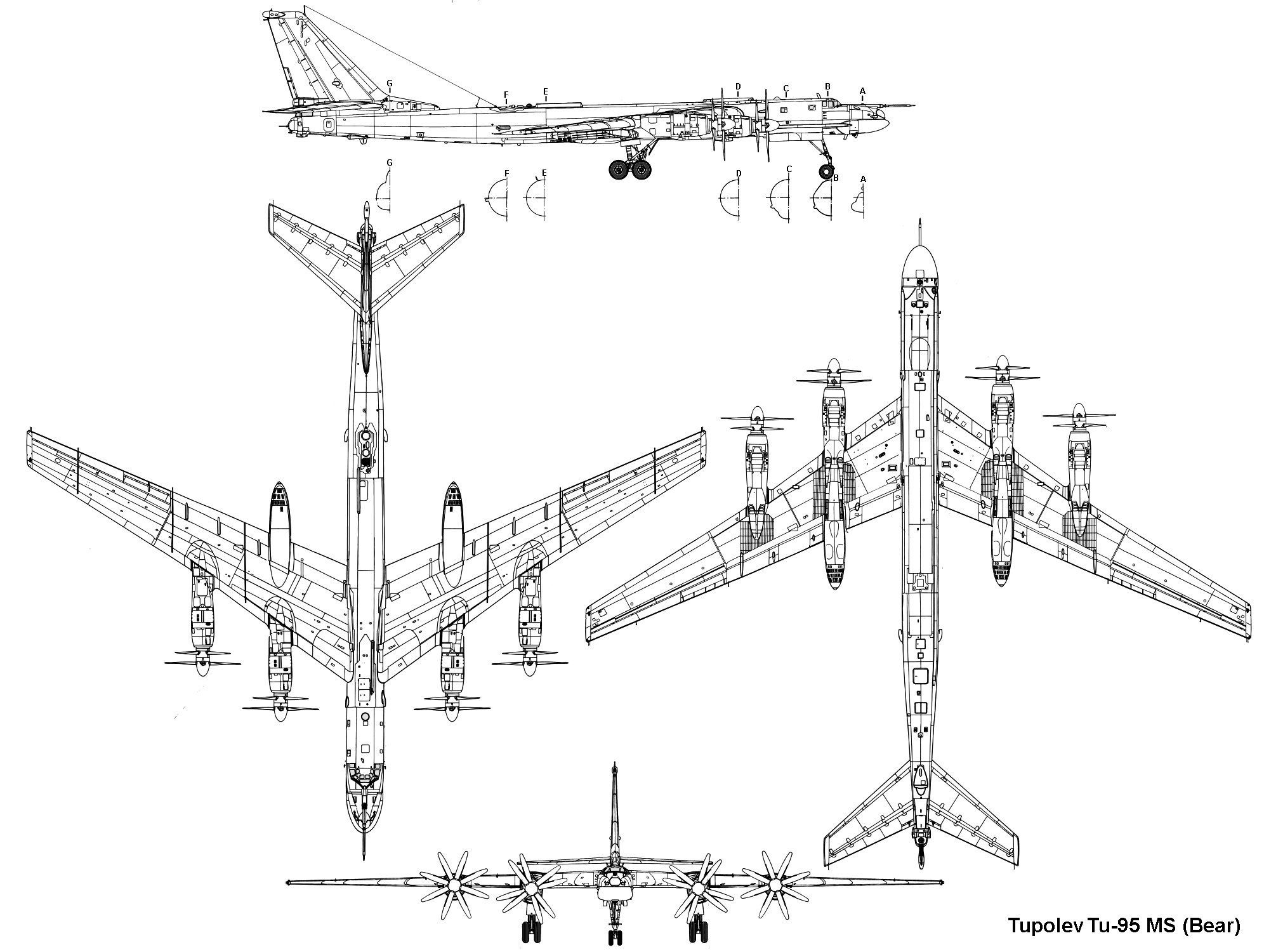

Le Tu-95MS (Bear-H), effectua son premier vol en octobre 1979. Elle est équipée du radar Obzor et peut emporter jusqu'à 6 missiles Kh-55 (AS-15A). Elle entra en service en 1983 et fut construite à 88 exemplaires de 1981 à 1992. C'est la seule version à rester en service aujourd'hui, au sein du 184 TBAP à Engels et des 182 et 79 TBAP à Oukraïnka. Il sera modernisé en Tu-95MSM, capable d'emporter 8 missiles Kh-101. Celui-ci a entamé ses essais en 1995 et a été accepté en 2008.

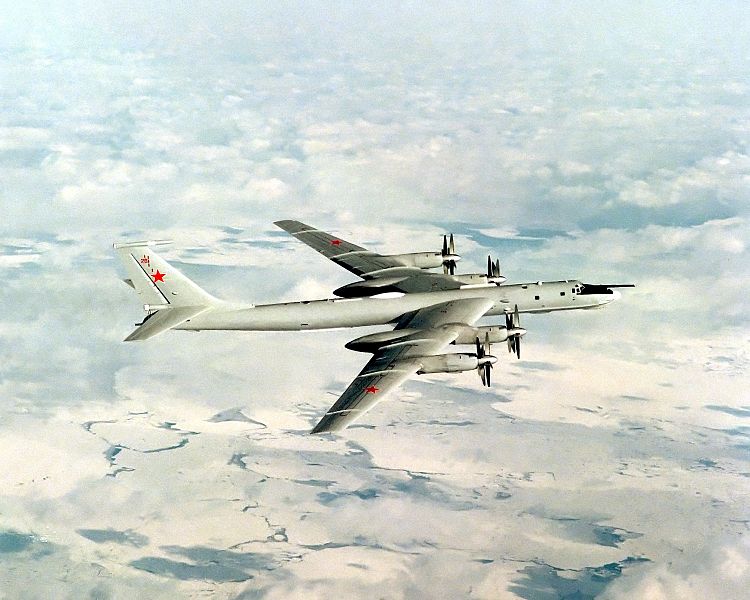

Le Tu-142MR (Bear-J) servit d'avion-relais pour les communications entre le gouvernement et les sous-marins nucléaires. Il fut construit à 12 exemplaires dans les années 1980 et disposait d'une antenne déroulable de 7680 m.

D'autres version virent le jour : une version d'entraînement, une version AWACS, le Tu-126 et même une version civile, le Tu-114. Le Tu-95K devait larguer un MiG-19 en vol et le Tu-95N, un avion-fusée. Le Tu-95V servit à tester la plus puissante bombe atomique du monde, la Tsar Bomba. C'était une bombe H de 58 mégatonnes, qui fut testée le 30 octobre 1961 et endommagea même l'appareil. Le Tu-142LL servit de banc d'essais de moteur et le Tu-95M-55 servit à transporter des missiles. Le Tu-96, un bombardier stratosphérique, vola à partir de l'été 1956, mais ne fut pas construit en série. Deux Tu-95 furent modifiés en Tu-116, une version de transport VIP. Le Tu-119, à propulsion nucléaire, ne vit pas le jour.

Dès son entrée en service en 1956, le Tu-95 a pris l'alerte nucléaire. Mais c'est surtout dans son rôle de reconnaissance lointaine qu'il devint célèbre. Il était présent à chacune des manoeuvres navales de l'OTAN. Il fut fréquemment intercepté et accompagné par la plupart des chasseurs de l'OTAN, le mitrailleur de queue ayant coutume de lever ses mitrailleuses en l'air. Environ 500 exemplaires furent construits jusqu'en 1991 dans une vingtaine de versions différentes, et cinquante exemplaires sont toujours en service. Il fut également utilisé par l'Inde (8 patrouilleurs maritimes) et l'Ukraine. Il pourrait être utilisé par la Russie jusqu'à l'horizon 2040, ce qui est comparable au B-52 américain.



Les Tu-95MS effectuèrent leurs premières missions de guerre en Syrie, peu après les attentats à Paris du 13 novembre 2015. Conjointement avec les Tu-22M et les Tu-160, ils larguèrent notamment des missiles de croisières afin de frapper Daech.


Texte de Clansman.

Pays utilisateurs

Anciens pays utilisateurs

Versions

  • Tupolev Tu-20 : Désignation militaire officielle du Tu-95. N'est plus utilisée depuis longtemps.
  • Tupolev Tu-95 (OTAN : Bear-A) : Version de série initiale. 31 exemplaires.
  • Tupolev Tu-95K (OTAN : Bear-B) : Version capable d'emporter le missile Kh-20. 48 exemplaires.
  • Tupolev Tu-95K22 (OTAN : Bear-G) : Version du Tu-95KM capable d'emporter le missile Kh-22.
  • Tupolev Tu-95KD (OTAN : Bear-B) : Version du Tu-95K ravitaillable en vol. 1 exemplaire modifié.
  • Tupolev Tu-95KM (OTAN : Bear-C) : Version modernisée du Tu-95K capable d'emporter le missiles Krypton. 23 exemplaires.
  • Tupolev Tu-95LAL : Désignation d'un Tu-95 modifié pour servir de banc d'essais à la propulsion nucléaire d'un avion.
  • Tupolev Tu-95M55 : Désignation d'un Tu-95M servant de banc d'essai au missile AS-6.
  • Tupolev Tu-95MR (OTAN : Bear-E) : Version de reconnaissance stratégique du Tu-95M. 4 exemplaires modifiés.

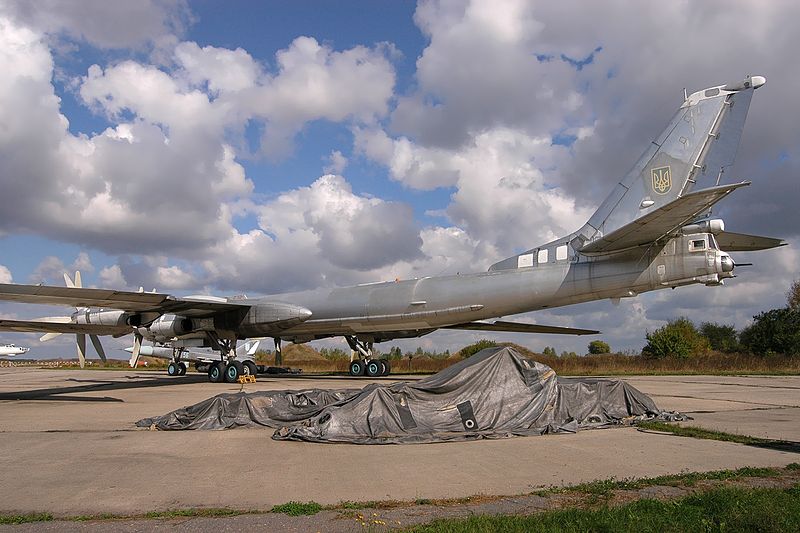

  • Tupolev Tu-95MS (OTAN : Bear-H) : Version de série lourdement modernisée capable d'emporter le missile Kh-55. 88 exemplaires.
  • Tupolev Tu-95MS16 (OTAN : Bear-H) : Version de série du Tu-95MS capable d'emporter 16 missiles au lieu de 6. 56 exemplaires.
  • Tupolev Tu-95MSM : Version modernisée des Tu-95MS16 encore en service capable d'emporter le missile Kh-101/102.

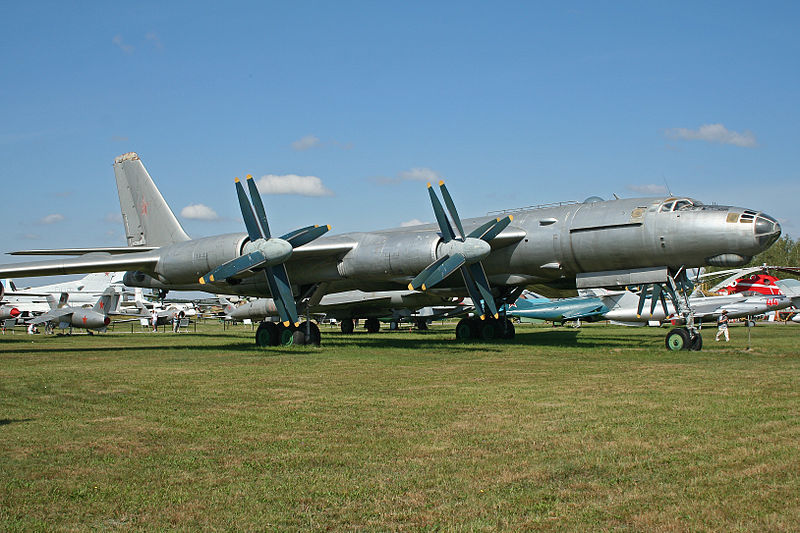

  • Tupolev Tu-95N : Désignation d'un Tu-95 modifié pour larguer en vol le Tsybin RS.
  • Tupolev Tu-95PLO : Projet de version de patrouille maritime.
  • Tupolev Tu-95RT (OTAN : Bear-D) : Version de reconnaissance pour désigner des cibles aux SNA. 53 exemplaires.
  • Tupolev Tu-95U (OTAN : Bear-T) : Version d'entraînement du Tu-95M.
  • Tupolev Tu-95V : Désignation d'un Tu-95 modifié pour larguer la Tsar Bomba.
  • Tupolev Tu-96 : Version du Tu-95 destinée à opérer à des altitudes stratosphériques, un seul exemplaire.
  • Tupolev Tu-116 : Version de transport de passagers sur le modèle du Tu-114. 2 exemplaires modifiés.
  • Tupolev Tu-119 : Projet de version propulsée à la fois par des réacteurs nucléaires et des réacteurs alimentés au kérosène.
  • Tupolev Tu-142 (OTAN : Bear-F Mod. 1) : Version de patrouille maritime. 18 exemplaires.
  • Tupolev Tu-142LL : Désignation de deux Tu-142 servant de banc d'essai moteurs.
  • Tupolev Tu-142M (OTAN : Bear-F Mod. 2) : Version légèrement améliorée du Tu-142. 25 exemplaires modifiés.
  • Tupolev Tu-142MK (OTAN : Bear-F Mod. 3) : Version à l'avionique lourdement modernisée du Tu-142M. 43 exemplaires modifiés.

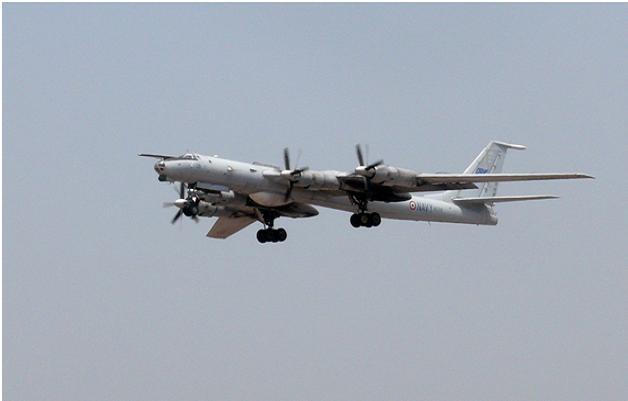

  • Tupolev Tu-142MK-E : Version légèrement dégradée du Tu-142MK destinée à l'Inde. 8 exemplaires.
  • Tupolev Tu-142MP : Désignation d'un Tu-142M modifié pour servir de banc d'essai de systèmes électronique.
  • Tupolev Tu-142MR (OTAN : Bear-J) : Version servant de relais de communication pour les sous-marins. 12 exemplaires.
  • Tupolev Tu-142MZ (OTAN : Bear-F mod 4) : Version de série lourdement modernisée du Tu-142.
  • Tupolev Tu-142MZ-K : Version cargo du Tu-142MZ dépourvue d'équipement ASM.

Sur le forum…

  • Très efficace le coups du dialecte .. les Mongols parlant se dialecte ayant signé un accord d'exclusivité avec les Russes …
    Fallait y penser …
      Lien   Revenir ici   Citer
  • Dans l'Air & Cosmos de la semaine, il y a un article (que je n'ai malheureusement pas eu le temps de finir smiley ) sur l'utilisation de communications radio en clair par les équipages de Tu-95… et pour compenser l'utilisation de radios en clair, ils utilisent des équipes parlant un dialecte mongol peu connu, exactement comme les Navajos américains en 1945 !
    Et tous ces points d'exclamation, vous avez remarqué ? Cinq ! C'est la marque d'un aliéné qui porte son slip sur la tête. L'opéra fait cet effet à certains.Terry Pratchett
      Lien   Revenir ici   Citer
  • Une autre vidéo de l'appareil :
    https://www.youtube.com/watch?v=dKsIo1wIA6M


    J'y ai appris qu'il perdra certainement la course d'endurance face au B-52 : il semble prévu de le retirer à la fin de 2030, alors que le B-52 devrait tenir jusqu'en 2045… smiley
    Et tous ces points d'exclamation, vous avez remarqué ? Cinq ! C'est la marque d'un aliéné qui porte son slip sur la tête. L'opéra fait cet effet à certains.Terry Pratchett
      Lien   Revenir ici   Citer
  • Merci pour ces fiches pour des versons que je ne connaissais pas !
    Et tous ces points d'exclamation, vous avez remarqué ? Cinq ! C'est la marque d'un aliéné qui porte son slip sur la tête. L'opéra fait cet effet à certains.Terry Pratchett
      Lien   Revenir ici   Citer
  • Le Tu-95LAL sur le site

    Le Tu-119 sur le site
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Tupolev Tu-119 :

    Dès la fin des années 1940, Igor Kourtchatov travailla sur la propulsion nucléaire destinée aux navires de guerre. Il eut aussi l'idée de l'adapter aux avions, de même qu'aux Américains avec leur Convair NB-36H puis X-6.

    L'avantage est bien entendu de disposer d'une autonomie illimitée et de ne plus avoir à utiliser de carburant, en particulier pour les bombardiers stratégiques. Un appareil comme le M-50 Bounder, par exemple, aurait eu besoin de 500 tonnes de carburant pour faire un aller-retour aux USA. En revanche, le défaut est de devoir protéger aussi bien l'équipage que les équipes de maintenance au sol contre toute contamination.

    Le 12 août 1955, le conseil des ministres de l'URSS ordonne aux bureaux d'études qui construisent habituellement des bombardiers de se joindre aux recherches de Kourtchatov et d'appliquer la propulsion nucléaire aux avions. Concrètement, Tupolev et Myasishchev sont chargés des cellules, Kuznetsov et Lyoulka sur la propulsion.

    Myasishchev s'associe avec Lyoulka pour concevoir le M-60, un tout nouveau modèle qui restera d'ailleurs à l'état de projet. Tupolev, lui, choisit de travailler avec la solution de Kuznetsov et surtout, de progresser plus prudemment.

    En effet, Tupolev n'envisage pas un appareil opérationnel de ce type avant la fin des années 1970 voire début des années 1980. Il préfère construire un banc d'essais volant afin de bien étudier tous les problèmes qui vont se poser. Cette décision est approuvée en conseil des ministres en mars 1956, et les travaux sont confiés à l'ingénieur SI Nezval.

    Un Tu-95M est donc sélectionné pour recevoir un petit réacteur nucléaire, le VVRL-lOO, qui est installé dans la soute à bombe. Installation qui nécessite d'ailleurs des carénages au-dessus et en-dessous du fuselage. Des capteurs destinés à mesurer les radiations sont installés au centre de la cabine. La centrale seule pèse 40 tonnes. Malgré le poids supplémentaire, sa vitesse de croisière reste à 800 km/h.

    Redesigné Tu-95LAL (Letayushchaya atomnaya laboratoriya, laboratoire atomique volant), cet exemplaire effectue ses premiers tests au sol en 1958, à Joukovski.

    37 vols sont effectués de mai à août 1961, la plupart du temps réacteur éteint. Il s'agit essentiellement de mesurer l'efficacité des mesures de protection contre les radiations. Des plaques d'acier, du sodium liquide, de l'oxyde de béryllium, du cadmium et de la paraffine contribuent à la protection de l'équipage. Les essais montrent que c'est efficace, du moins semble-t-il à l'époque. Le pilote E.A. Goriounov déclara que des deux équipages qui mirent l'avion en œuvre, seuls 3 personnes survécurent jusqu'en 1994.

    L'étape suivante est le Tu-119, plus exactement avion 119. Il est en fait basé sur le Tu-95, mais doit être redessiné en fonction du réacteur, lui aussi logé dans la soute à bombes. Il est motorisé avec 2 turbopropulseurs classiques NK-12, et 2 turbopulseurs alimentés par le réacteur nucléaire, des Kuznetsov NK-14A. Les NK-12 se trouvent dans les nacelles externes et les NK-14 dans les nacelles intérieures.

    Les essais au sol sont prévus pour la fin 1965, et il doit être remotorisé avec 4 NK-14A à la fin des essais.

    Le Tu-119 ne quitta jamais la planche à dessins : non seulement le programme coûtait extrêmement cher, et non seulement les missiles balistiques faisaient leur apparition, mais de plus même les Soviétiques se rendaient compte du danger inhérent à la propulsion nucléaire, en particulier en cas de crash, et des dommages potentiels sur l'environnement et la population. Le programme est annulé en août 1966.




    https://en.wikipedia.org/wiki/Tupolev_Tu-95LAL#Tu-119


    https://en.wikipedia.org/wiki/Kuznetsov_NK-14


    http://www.aviation-history.com/articles/nuke-bombers.htm


    https://www.globalsecurity.org/wmd/world/russia/tu-119.htm


    http://avia-pro.fr/blog/tu-119


    http://jpcolliat.free.fr/x6/x6-11.htm


    https://translate.google.fr/translate?hl=fr&sl=es&u=https://es.wikipedia.org/wiki/T%25C3%25BApolev_Tu-119&prev=search
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • La fiche sur le site
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Le Tu-96 était une version du Tu-95 destinée à opérer à des altitudes stratosphériques. A l'époque de la conception du Tu-95, les chasseurs ne volaient pas aussi haut. Le projet fut officiellement accepté par les autorités soviétiques le 29 mars 1952.

    Par rapport au Tu-95, le Tu-96 se caractérisait par des turbopropulseurs TV-16 faits pour la haute altitude (mais en développement), et une aile agrandie. Le fuselage était redessiné, ainsi que le nez et la cabine.

    Les performances attendues étaient les suivantes : plafond de 56000 pieds, autonomie jusqu'à 10441 miles nautiques, vitesse entre 800 et 850 km/h, emport de 5 tonnes de bombes.

    Un prototype, "73 noir", fut construit à l'usine N°18 de Kouïbychev. Il en sortit en 1955 et entama ses essais en vol à l'été 1956. Les TV-16 n'étant pas encore prêts, les essais d'usine eurent lieu avec des NK-12M(TV-12). Avec ces moteurs, son plafond n'était que de 40530 pieds.

    Cependant, dès cette époque les intercepteurs atteignaient cette altitude, étaient armés de missiles air-air, sans compter de nouveaux missiles sol-air eux aussi capables d'atteindre la stratosphère. De plus, le TV-16 n'alla pas plus loin que le banc d'essais au sol. Les militaires cessèrent de s'intéresser à cet appareil qui était devenu vulnérable.

    Sa carrière ne s'arrêta pourtant pas là : il servit de banc d'essais volant quelques années. C'est probablement lui qui servit à expérimenter les précurseurs des missiles de croisière comme le KS-1 "Komet", en fait un MiG-15 transformé en missile.* Sa carrière s'arrêta à la fin des années 1950.
