Lavotchkine La-160 Strelka

Rappels

  • Nom DoD (avant 1955) : Type 6
  • Catégorie : Prototype
  • Constructeur : Lavotchkine
  • Premier vol : 24 juin 1947
  • Production : 1 appareil construit (cellule neuve)
  • Missions : Chasse, Essais en vol

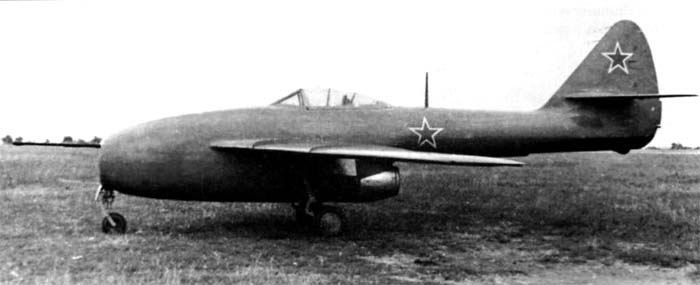

Lavotchkine La-160 Strelka

Historique

Le Lavotchkine La-160 fut le premier avion de chasse à réaction soviétique à recevoir des ailes en flèche. Conçu en 1946 à partir du La-152, il reçut le surnom de "Strelka" (flèchette).

Cette aile en flèche avait été conçue au TsaGi avec l'aide d'aérodynamiciens allemands, en s'appuyant sur les résultats d'essais en soufflerie. Au-delà de 950 km/h, une aile en flèche ou à profil très mince est nécessaire pour retarder les phénomènes de compression.

Un seul appareil fut construit, qui vola pour la première fois le 24 juin 1947. Les essais en vol se firent avec succès et furent rapidement suivis d'une présentation en public, lors du défilé aérien de Touchino le 3 août 1947. Il fut alors désigné Type 6 par l'USAF.

Tout comme le La-152, c'était un avion à silhouette en redan (avec une tuyère en position ventrale et l'empennage au bout d'une poutre), à construction entièrement métallique, et un train tricycle qui se rétractait uniquement dans le fuselage. Les ailes médianes accusaient une flèche de 35° au quart de la corde. L'épaisseur relative était de 9,5%. La dérive et les empennages horizontaux étaient eux-même en flèche.

Le moteur était un RD-10 de 900 kgp, remplacé en septembre par un RD-10F (ou YuF) à post-combustion de 1320 kgp. L'appareil était plus lourd que son prédécesseur, et le RD-10 l’empêchait de décoller à pleine charge. Cependant, il n'était pas conçu pour un moteur à réchauffe. Des panneaux de revêtement furent donc démontés pour refroidir la tuyère. Il sera d'ailleurs le dernier appareil à être pourvu de ce RD-10F, arrivé à ses limites. Rappelons que le RD-10 reste une copie soviétique du Jumo 004.

2 cloisons d'ailes furent également installées sur chaque aile, afin de limiter le décrochement des filets d'air sur l'aile. Ce problème engendrait une baisse de la stabilité en lacet et de la maniabilité à haute incidence.

Bien que conçu comme chasseur (il était armé de 2 canons NS-37 de 37 mm), il fut finalement utilisé comme avion de recherche sur l'aile en flèche, domaine peu connu en URSS. Le La-160 avait beau être une évolution depuis les La-150 et La-152 pas à pas (un peu à la manière de Dassault en France avec ses Mystère), il permit à l'URSS de récolter des informations non négligeables sur les vitesses transsoniques. Une vitesse de 1060 km/h à 5700 mètres d'altitude, soit Mach 0,92, fut atteinte en piqué. Il devint ainsi le premier avion soviétique à dépasser les 1000 km/h.

Cependant à cette vitesse, si la stabilité et la maniabilité restaient satisfaisantes, il souffrait en revanche de gros problèmes de vibrations qui ne furent jamais résolus. Il emportait également trop peu de carburant, comme ses prédécesseurs, pour être utilisé de manière opérationnelle.

Les essais en vol se terminèrent en septembre, et auraient continués jusqu'à ce que l'avion se brise en vol, suite à un phénomène de flutter sur les ailes. Ce test visait à déterminer la vitesse maximale du La-160. L'expérience acquise avec le La-160 permit aux ingénieurs soviétiques de concevoir des chasseurs à ailes en flèche, mais de manière plus prudente.

La désignation La-160 était précédemment accordée à un projet de biréacteur lourd de chasse, destiné à être produit en même temps que le bombardier Type 150 de l'OKB-1. Le projet fut mort-né, mais aboutit au I-21 d'Alekseyev lorsque celui-ci quitta Lavochkine pour diriger l'OKB-21 à Gorki.

Caractéristiques

  • Masse maxi au décollage : 4 060 kg (8 951 lbs)
  • Masse normale au décollage : 3 597 kg (7 930 lbs)
  • Masse à vide : 2 738 kg (6 036 lbs)
  • Surface alaire : 15,9 m² (171,146 sq. ft)
  • Hauteur : 4,13 m (13,55 ft)
  • Envergure : 8,95 m (29,364 ft)
  • Longueur : 10,06 m (33,005 ft)

Équipage

  • Équipage : 1

Performances

  • Distance franchissable : 1 000 km (621 mi, 540 nm)
  • Plafond opérationnel : 12 200 m (40 026 ft)
  • Vitesse ascensionnelle : 19,84 m/s (65,092 ft/s)
  • Vitesse maximale BA : 960 km/h (597 mph, 518 kts)
  • Vitesse maximale HA : 970 km/h (603 mph, 524 kts)
  • Rapport poussée/masse à sec maxi au décollage : 0.22
  • Rapport poussée/masse avec PC maxi au décollage : 0.27
  • Charge alaire maxi au décollage : 255.35 kg/m²
  • Rapport poussée/masse à sec à vide : 0.33
  • Rapport poussée/masse avec PC à vide : 0.40
  • Charge alaire à vide : 172.20 kg/m²

Motorisation

  • 1 × réacteur Klimov RD-10F de 910 kgp (9 kN, 2 006 lbf) — 1 100 kgp (11 kN, 2 425 lbf) avec post-combustion
  • Carburant (masse) : 1 000 kg (2 205 lbs)

Armement

Armement fixe
  • 2 × canons Nudelman N-37 de 37 mm (1,46 in) avec 60 coups chacun

Sur le forum…

  • Merci Jericho (beau dessin !)
    ¤ Nicolas Sur AMN : Nico2, inscrit le 09 Jan 2006, 16:45>> N'oubliez pas de lire et de relire le Règlement du forum.>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Nico2 a écrit

    Ah cette absence de photo(s) libre(s) de droits… :S

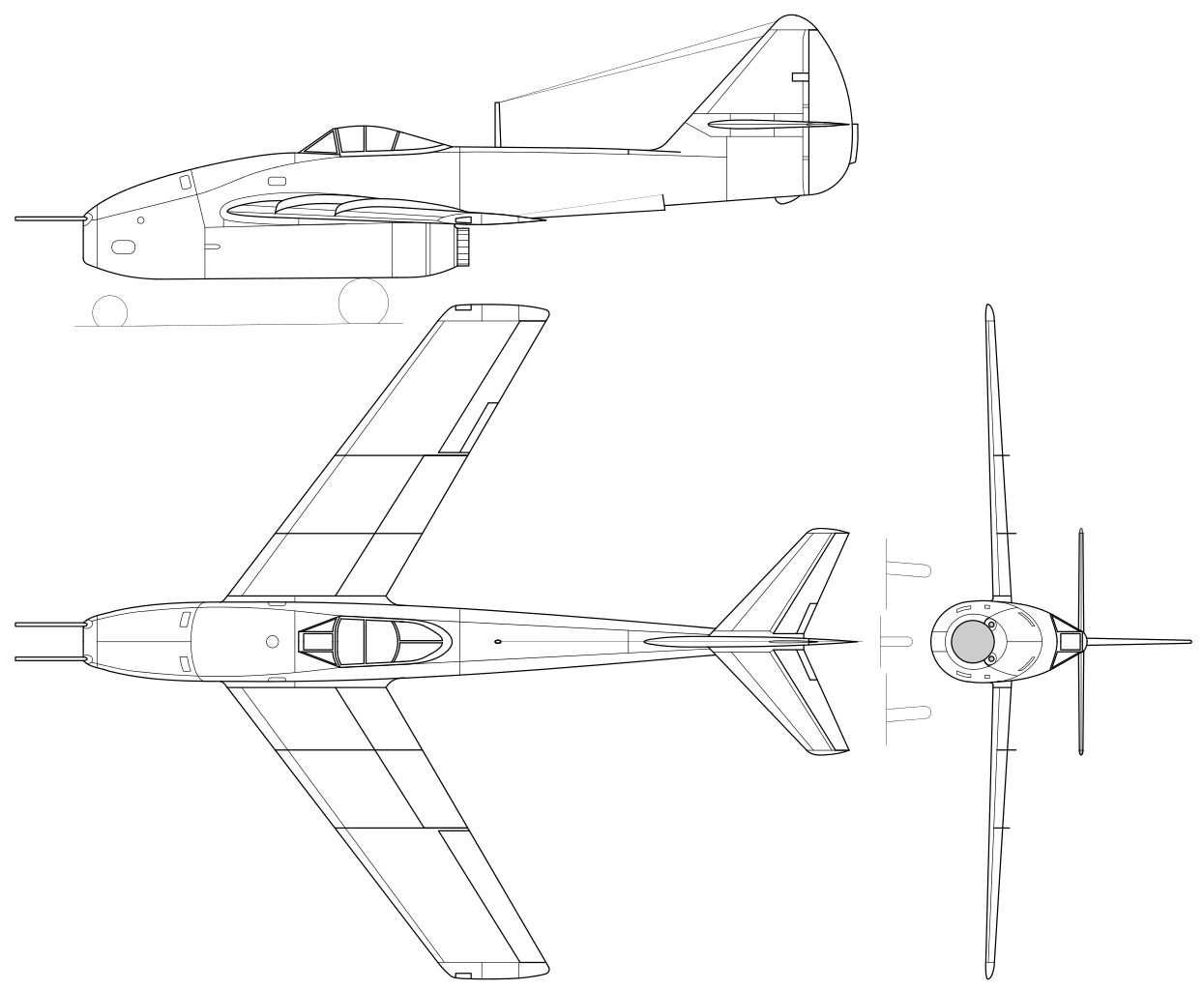

    Un petit croquis…
