GIDS Shahpar

Rappels

  • Catégorie : Drone
  • Constructeur : GIDS drapeau du pays
  • Production : 10 appareils construits (cellules neuves)
  • Missions : Observation, Reconnaissance, Surveillance du territoire
GIDS Shahpar

Historique

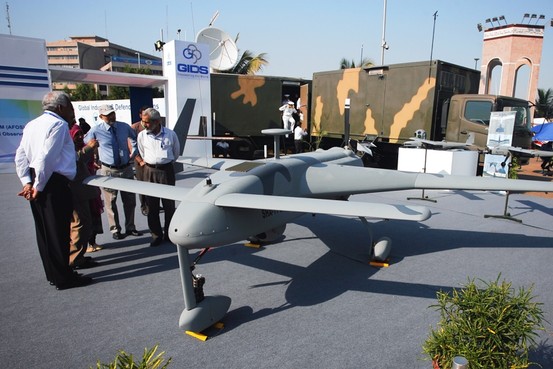

Le GIDS Shahpar est un drone de reconnaissance tactique, muni de surfaces canard, d’ailes médianes en flèche terminées par des ailerons, d’un moteur à piston actionnant une hélice propulsive tripale, d’un train d’atterrissage tricycle fixe et d’une tourelle ventrale contenant le matériel de reconnaissance.

Dans les années 2000, l’entreprise pakistanaise GIDS (Global Industrial and Defence Solutions) développe plusieurs drones de reconnaissance tactique. Parmi ceux-ci, le Shahpar, entièrement développée et construit par l’entreprise, excepté son moteur Rotax 912 et les pneus.

Sa configuration rappelle le CASC CH-3 Rainbow chinois, mais de plus petites dimensions. Le Shahpar est équipé de canards à l’avant et d’ailes en flèches, en position médiane, terminées par des ailettes servant d’empennage verticaux. Le moteur Rotax 912, situé à l’arrière du fuselage, actionne une hélice tripale. Le train d’atterrissage tricycle est fixe, les roues sont en général munies de carénages aérodynamiques permettant de les protéger et de diminuer la trainée.
Les 50kg de charge utile sont essentiellement constitués de divers appareils électro-optiques de surveillance installés dans une tourelle ventrale Zumr-I (EP). Cet équipement lui permet d’effectuer des missions de reconnaissance de jour comme de nuit avec le transfert des images en temps réel. Les missions sont programmées avant le vol, ce dernier est effectué de façon autonome. Le Shahpar est parfois équipé d’une antenne au dessus du fuselage.
Le décollage et l’atterrissage se font de manière classique à partir d’une piste aménagée, mais en cas de problème, un parachute de récupération peut être déployé lui permettant de se poser en dehors d’une piste sans gros dommages.

Ses tests réussis, le Shahpar entre en service au sein de l’armée et de la force aérienne pakistanaise en novembre 2013.

Un système comprend cinq appareils, une station de contrôle au sol et une station de communication.
En 2014, une dizaine de systèmes, au moins, sont en service au sein des forces armées pakistanaises. Leurs principales missions sont la reconnaissance, l’observation et la désignation de cibles. Ils peuvent également être très utiles lors de catastrophes naturelles, principalement lorsqu’elles ont lieu dans des régions difficilement accessibles.

Une version armée dérivée du Shahpar est rapidement mise au point par NESCOM (National Engineering and Scientific Commission) en collaboration avec les forces armées pakistanaises. Désigné Burraq, cet appareil est équipé de deux points d’attaches sous voilure lui permettant d’emporter deux missiles air-surface guidés par laser.


Texte de Jéricho, avec son aimable autorisation.

Pays utilisateurs

Caractéristiques

  • Masse maxi au décollage : 480 kg (1 058 lbs)
  • Envergure : 6,6 m (21,654 ft)
  • Longueur : 4,2 m (13,78 ft)

Performances

  • Vitesse de croisière : 150 km/h (93 mph, 81 kts)
  • Endurance maximale : 7 h
  • Rayon d'action : 250 km (155 mi, 135 nm)
  • Distance franchissable : 1 100 km (684 mi, 594 nm)
  • Plafond opérationnel : 5 000 m (16 404 ft)
  • Rapport puissance/masse maxi au décollage : 0.16 kW/kg

Motorisation

  • 1 × moteur à pistons Rotax 912S de 75 kW (101 ch, 100 hp)

Charge utile

  • Charge utile : 50 kg (110 lbs)

Sur le forum…

  • Le Shahpar sur le site

    Pour les vidéos, je tombe que sur des chansons manifestement à la gloire de l'Armée Pakistanaise. N'ayant pas mis le son, je sais pas ce que ça vaut. :mrgreen:
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Jericho a écrit

    Bah! Une brève description de l'appareil, tu as un paragraphe de plus et c'est gagné! :hehe:
    Voilà, c'est fait, j'espère que ça vous convient:




    Le GIDS Shahpar est un drone de reconnaissance tactique, muni de surfaces canard, d’ailes médianes en flèche terminées par des ailerons, d’un moteur à piston actionnant une hélice propulsive tripale, d’un train d’atterrissage tricycle fixe et d’une tourelle ventrale contenant le matériel de reconnaissance.

    Dans les années 2000, l’entreprise pakistanaise GIDS (Global Industrial and Defence Solutions) développe plusieurs drones de reconnaissance tactique. Parmi ceux-ci, le Shahpar, entièrement développée et construit par l’entreprise, excepté son moteur Rotax 912 et les pneus.

    Sa configuration rappelle le CASC CH-3 Rainbow chinois, mais de plus petites dimensions. Le Shahpar est équipé de canards à l’avant et d’ailes en flèches, en position médiane, terminées par des ailettes servant d’empennage verticaux. Le moteur Rotax 912, situé à l’arrière du fuselage, actionne une hélice tripale. Le train d’atterrissage tricycle est fixe, les roues sont en général munies de carénages aérodynamiques permettant de les protéger et de diminuer la trainée.
    Les 50kg de charge utile sont essentiellement constitués de divers appareils électro-optiques de surveillance installés dans une tourelle ventrale Zumr-I (EP). Cet équipement lui permet d’effectuer des missions de reconnaissance de jour comme de nuit avec le transfert des images en temps réel. Les missions sont programmées avant le vol, ce dernier est effectué de façon autonome. Le Shahpar est parfois équipé d’une antenne au dessus du fuselage.
    Le décollage et l’atterrissage se font de manière classique à partir d’une piste aménagée, mais en cas de problème, un parachute de récupération peut être déployé lui permettant de se poser en dehors d’une piste sans gros dommages.

    Ses tests réussis, le Shahpar entre en service au sein de l’armée et de la force aérienne pakistanaise en novembre 2013.

    Un système comprend cinq appareils, une station de contrôle au sol et une station de communication.
    En 2014, une dizaine de systèmes, au moins, sont en service au sein des forces armées pakistanaises. Leurs principales missions sont la reconnaissance, l’observation et la désignation de cibles. Ils peuvent également être très utiles lors de catastrophes naturelles, principalement lorsqu’elles ont lieu dans des régions difficilement accessibles.

    Une version armée dérivée du Shahpar est rapidement mise au point par NESCOM (National Engineering and Scientific Commission) en collaboration avec les forces armées pakistanaises. Désigné Burraq, cet appareil est équipé de deux points d’attaches sous voilure lui permettant d’emporter deux missiles air-surface guidés par laser.


    Versions :
    Shapar : Version de série non armée.


    Utilisateurs militaires :
    Pakistan : Au minimum 10 systèmes au sein de l’armée et de la force aérienne pakistanaise depuis 2013.


    Caractéristiques :
    Longueur : 4,2m
    Envergure : 6,6m
    Masse maximale au décollage : 480kg
    Charge utile : 50kg
    Points d’attache : 0

    Moteur:
    Un moteur Rotax 912 de 74,6kW (102cv).

    Performances :
    Vitesse de croisière : 150km/h
    Plafond opérationnel : 5’000m
    Autonomie : 1’100km
    Endurance : 7h
    Rayon d’action : 250km

    Armement :
    Sans.


    Liens internet :
    http://gids.com.pk/shahpar

    http://en.wikipedia.org/wiki/GIDS_Shahpar

    http://www.airforce-technology.com/projects/shahpar-unmanned-aerial-vehicle-uav/

    http://rpdefense.over-blog.com/tag/shahpar/

    http://www.defensenews.com/article/20131125/DEFREG03/311250023/Pakistan-Inducts-Armed-UAVs

    http://www.janes.com/article/33887/pakistan-to-deploy-its-own-uavs-over-fata

    http://www.ihs.com/events/exhibitions/idex-2013/news/feb-21/UAVs-from-Pakistan.aspx

    http://www.armedforces-int.com/news/pakistans-burraq-and-shahpar-uavs-enter-service.html
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • D'après vos récentes réalisations, je ne doute pas que vous ferez mieux. :hehe:
    ¤ Nicolas Sur AMN : Nico2, inscrit le 09 Jan 2006, 16:45>> N'oubliez pas de lire et de relire le Règlement du forum.>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Bah! Une brève description de l'appareil, tu as un paragraphe de plus et c'est gagné! :hehe:
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • Nico2 a écrit

    Tu parles d'une fiche… Image

    Oh tu sais, quand nous ferons sa fiche elle ne sera sûrement pas beaucoup plus longue. :roll:
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • J'essayais de rester positif… :D
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • Tu parles d'une fiche… Image
    ¤ Nicolas Sur AMN : Nico2, inscrit le 09 Jan 2006, 16:45>> N'oubliez pas de lire et de relire le Règlement du forum.>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Pour une fois qu'il nous rédigeait une fiche… :mrgreen:
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • Elle est vraiment rouillée, cette faux. Mais cette fois, ça devrait être bon. :bonnet:
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Shahpar Tactical Unmanned Aerial Vehicles (UAV) system with autonomous take-off and landing. It can carry various types of payloads integrated for reconnaissance and day & night surveillance. Other features include accurate lateral , longitudinal trajectory control, mission planning , management & control , geo referencing & geo pointing for terrestrial targets.

    Configuration:

    Length 4.2 m
    Wing Span 6.6 m (22')
    Gross T/O Weight 480 kg
    Payload Weight 50 kg
    Endurance > 7 hrs
    Max operating Altitude 5000 m (17000 ft)
    Approx.Cruise Speed 150kph
    Maximum power of engine 100hp
    Data link Range (real time) 250 km


    More details can be found here: http://www.airforce-technology.com/projects/shahpar-unmanned-aerial-vehicle-uav/
