AGM-84 Harpoon

Rappels

  • Type : Missile air-mer
AGM-84 Harpoon

Versions

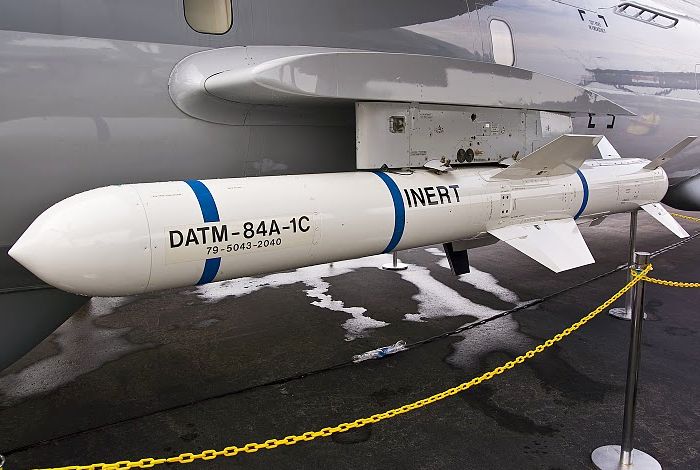

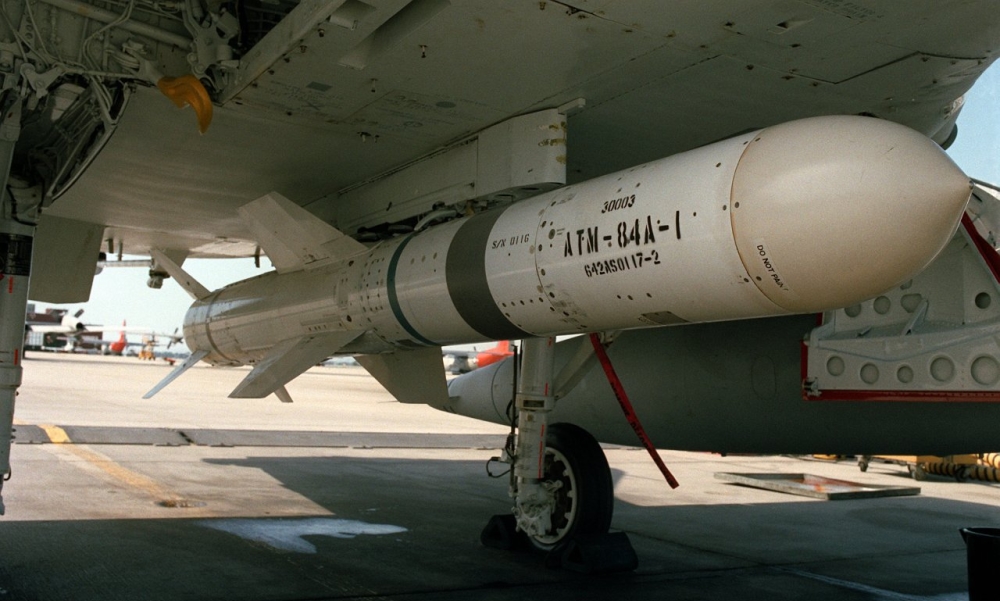

  • AGM-84A
  • AGM-84B : L'AGM-84B est une version destinée la Royal Navy avec un profil de vol au ras de l'eau. Cependant, cette version ne semble pas avoir été fabriquée en série (contrairement au …
  • AGM-84C : Semblable aux deux versions précédentes, l'AGM-84C offre les deux profils de vols : au ras de l'eau durant toute la course, ou avec une brutale ressource avant l'attaque, afin de …

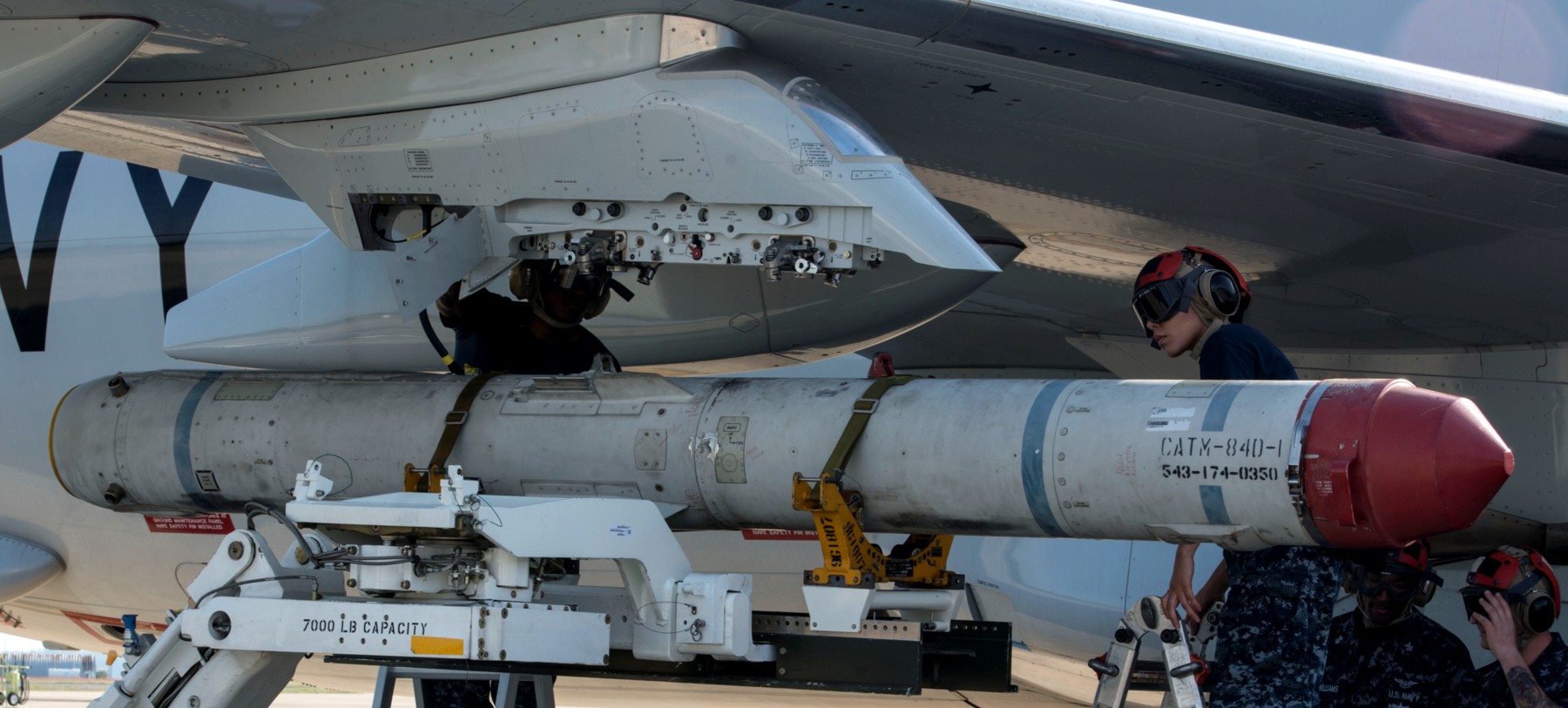

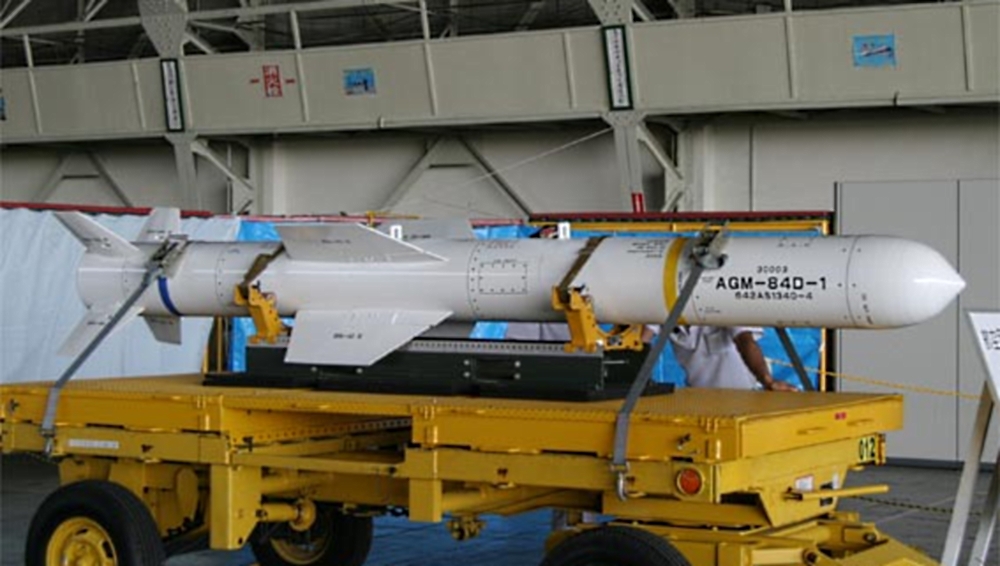

  • AGM-84D : L'AGM-84D apporte une plus grande portée (grâce notamment au carburant JP-10 à la place du J-6), ainsi qu'un nouvel autodirecteur avec une résistance aux contre-mesures améliorée.

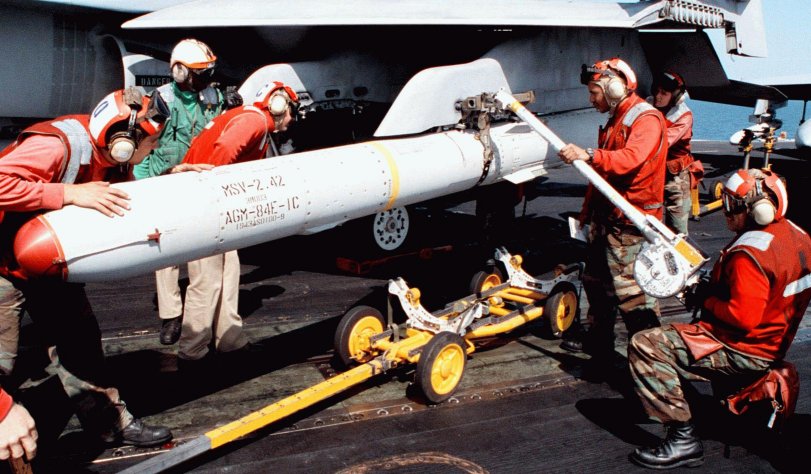

  • AGM-84E : Développé pour attendre le missile AGM-137 TSSAM (qui sera finalement abandonné), l'AGM-84E est la première version du Harpoon destiné aux cibles terrestres, grâce à son autodirecteur WGU-10/B repris de l'AGM-65 …
  • AGM-84F : Version anti-navire du Harpoon, avec un réservoir de carburant plus important, et donc une plus grande taille. Aucun missile neuf ne fut construit, mais de nombreux AGM-84D furent portés à …
  • AGM-84G : Les AGM-84G sont des AGM-84D à l'électronique améliorée, permettant notamment de faire de nouvelles attaques tant qu'une cible n'est pas touchée. Le système de contre-contre-mesures électroniques est également amélioré.

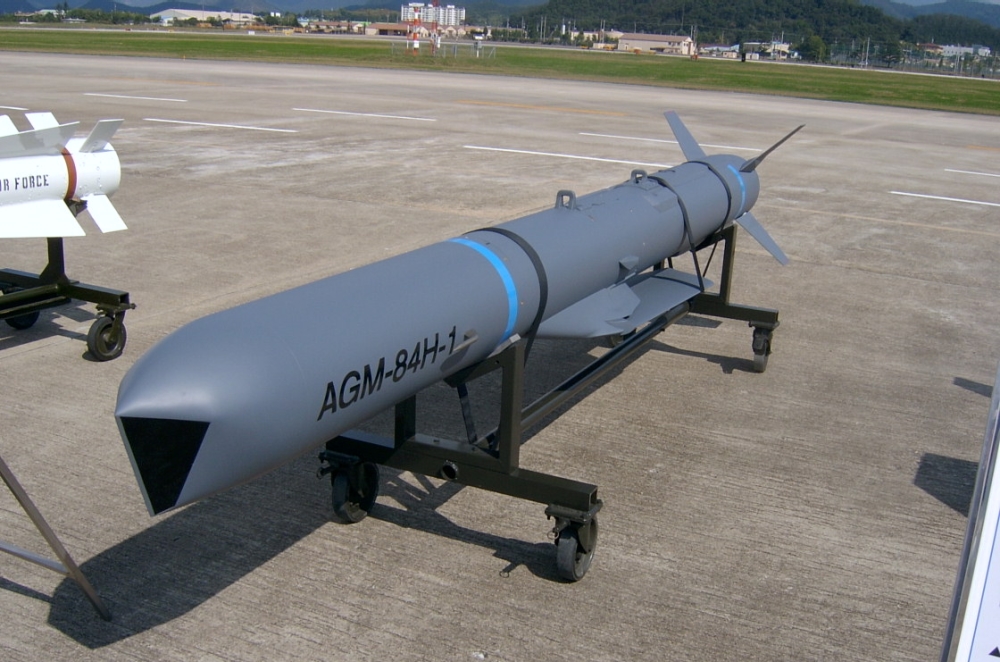

  • AGM-84H SLAM-ER
  • AGM-84J Harpoon Block II : Conçu pour l'US Navy sous le nom de Harpoon 2000, cette version de l'AGM-84D apporte certains éléments de l'AGM-84H et surtout un GPS couplé à la centrale inertielle, ainsi qu'une …
  • AGM-84K SLAM-ER : L'AGM-84K est un AGM-84H avec quelques améliorations internes, notamment au niveau des logiciels. L'ensemble des AGM-84H restants ont été portés à ce standard.

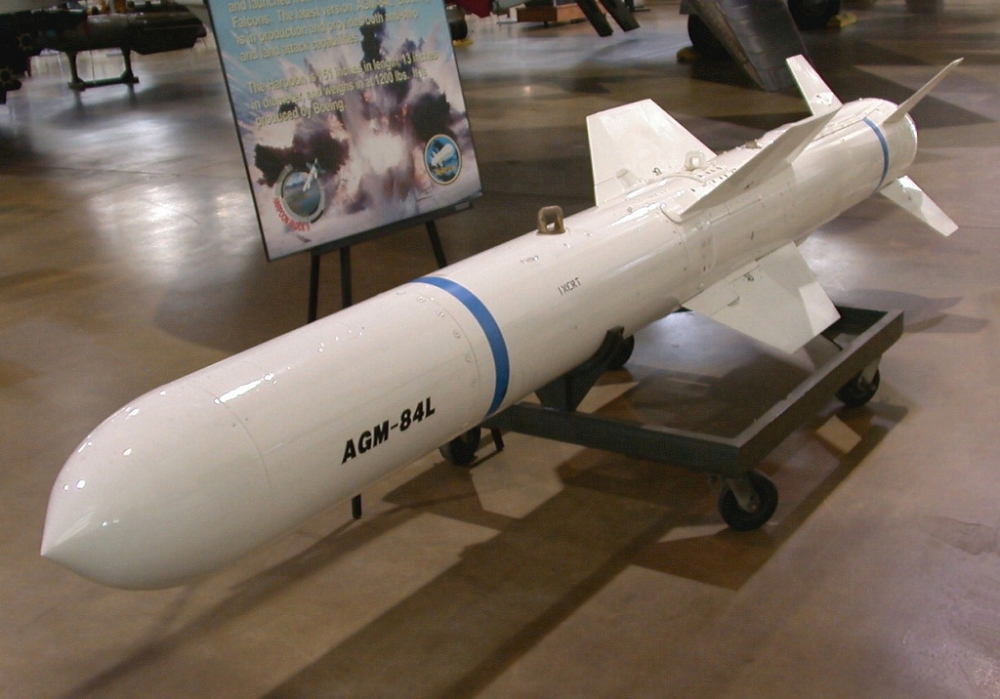

  • AGM-84L Harpoon Block II : Basée sur un AGM-84G, l'AGM-84L est une version destinée à l'exportation et dotée en plus d'un guidage GPS pour améliorer sa précision. La Corée du Sud a notamment achetée cette …
  • AGM-84M Harpoon Block III : Dernière version en date du Harpoon, il s'agit encore une fois d'apporter des améliorations à l'autodirecteur des AGM-84D avec un GPS et une liaison de données bidirectionnelle. L'US Navy commanda …
Longueur Diamètre Envergure Masse Portée maximale Vitesse initiale Masse de la charge
AGM-84A3 835 mm (151 in)342,9 mm (13,5 in)914 mm (36 in)526 kg (1 160 lbs)110 km (68 mi, 59 nm)1 038 km/h (645 mph, 560 kts)221 kg (488 lbs)
AGM-84B3 835 mm (151 in)342,9 mm (13,5 in)914 mm (36 in)526 kg (1 160 lbs)110 km (68 mi, 59 nm)1 038 km/h (645 mph, 560 kts)221 kg (488 lbs)
AGM-84C3 835 mm (151 in)342,9 mm (13,5 in)914 mm (36 in)526 kg (1 160 lbs)110 km (68 mi, 59 nm)1 038 km/h (645 mph, 560 kts)221 kg (488 lbs)
AGM-84D3 835 mm (151 in)342,9 mm (13,5 in)914 mm (36 in)544 kg (1 200 lbs)222 km (138 mi, 120 nm)Mach 0,85221 kg (488 lbs)
AGM-84E4 500 mm (177 in)342,9 mm (13,5 in)914 mm (36 in)628 kg (1 385 lbs)93 km (58 mi, 50 nm)Mach 0,85
AGM-84F4 440 mm (175 in)342,9 mm (13,5 in)914 mm (36 in)635 kg (1 400 lbs)315 km (196 mi, 170 nm)Mach 0,85221 kg (488 lbs)
AGM-84G3 850 mm (152 in)342,9 mm (13,5 in)914 mm (36 in)544 kg (1 200 lbs)222 km (138 mi, 120 nm)Mach 0,85221 kg (488 lbs)
AGM-84H SLAM-ER3 800 mm (150 in)340 mm (13 in)2 430 mm (96 in)691 kg (1 523 lbs)280 km (174 mi, 151 nm)864 km/h (537 mph, 467 kts)363 kg (800 lbs)
AGM-84J Harpoon Block II3 835 mm (151 in)342,9 mm (13,5 in)914 mm (36 in)544 kg (1 200 lbs)222 km (138 mi, 120 nm)Mach 0,85221 kg (488 lbs)
AGM-84K SLAM-ER3 800 mm (150 in)340 mm (13 in)2 430 mm (96 in)691 kg (1 523 lbs)280 km (174 mi, 151 nm)864 km/h (537 mph, 467 kts)363 kg (800 lbs)
AGM-84L Harpoon Block II3 835 mm (151 in)342,9 mm (13,5 in)914 mm (36 in)544 kg (1 200 lbs)222 km (138 mi, 120 nm)Mach 0,85221 kg (488 lbs)
AGM-84M Harpoon Block III3 835 mm (151 in)342,9 mm (13,5 in)914 mm (36 in)544 kg (1 200 lbs)222 km (138 mi, 120 nm)Mach 0,85221 kg (488 lbs)
