Rappels

Histoire de l'appareil

Le 21 avril 1988, un contrat de développement pour 4 prototypes est signé, dont le Rafale C01 (pour Chasse).

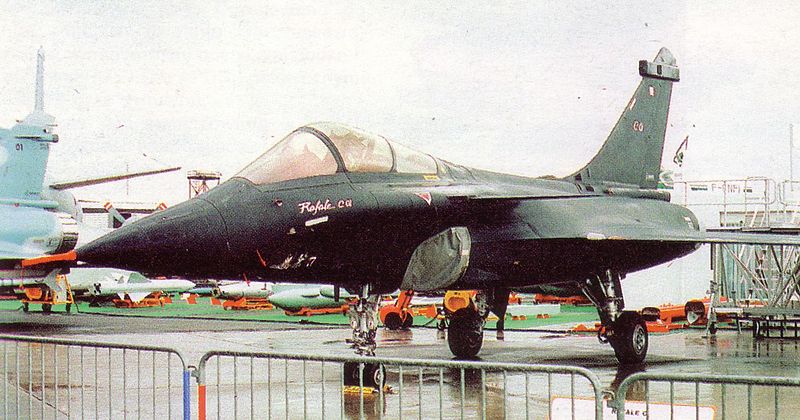

Le Rafale C01 effectue sa sortie d'usine le 29 octobre 1990 à Saint-Cloud et vole pour la première fois le 19 mai 1991 à Istres entre les mains de Guy Mitaux-Maurouard. Le 1er vol était alors prévu au mois de mars, mais divers facteurs dont météorologiques ont retardé ce vol inaugural. Pendant ce vol d'une heure, il franchit Mach 1,2 sans PC et 11000 mètres d'altitude.

Cet appareil, tout de noir vêtu, est représentatif de la version de série. Afin de répondre à la demande de l'armée, il est plus petit d'environ 3% : 50 cm de moins en longueur, 30 cm en moins en envergure… Le Rafale C01 est un peu plus lourd que les Rafale C de série à cause des équipements de mesure. De façon générale, le Rafale C est dessiné autour des M88, contrairement au Rafale A qui était dessiné autour des F404. Selon les sources, la masse à vide d'un Rafale C varie entre 9060 et 9500 kg, en passant par 9350 kg.

Les différences les plus visibles sont au niveau de la verrière, en 2 parties avec un pare-brise (le Rafale A avait une verrière d'une seule pièce), la nacelle en haut de la dérive destinée à loger le futur système SPECTRA, cette même dérive est redessinée et l'entrée d'air à sa base a disparue. L'aile est prolongée par un léger apex. Les plans canards, un peu plus grands que sur le Rafale A, servent d'aérofreins et un plan fixe apparaît à leur base. Enfin, l'angle du siège éjectable passe à 26° au lieu de 32°, pour faciliter les manipulations pour les pilotes de petite taille.

Un Rafale C02 était prévu mais fut annulé soit pour contraintes budgétaires, soit parce qu'il était jugé redondant. Les essais furent essentiellement destinés à tester les moteurs M88-2, l'enveloppe de vol, les armes et l'interface homme-machine.

Sa première apparition publique fut au salon du Bourget le 13 juin 1991, lors de son 17e vol. Il a effectué au moins 42 vols. Le Rafale C01 est désormais stocké à Chateaudun.

Le premier Rafale C de série, le C101, est livré le 16 avril 2003 au CEAM, comme appareil d'essais. Le premier Rafale C destiné à l'armée de l'air fut le C102, et fut livré en juin 2005 au 1/7 Provence à St-Dizier. Le Rafale C137 fut le premier Rafale équipé du radar RBE-2 à antenne AESA : il fut livré au CEAM en septembre 2012, puis à la DGA en octobre la même année. C'est aussi le premier avion de combat européen à disposer d'un tel radar.

Au départ, on prévoyait 336 exemplaires pour une entrée en service en 1996, dont 225 Rafale C. Dès 1992, avec la chute de l'URSS, on descendait à 294 exemplaires, dont 95 monoplaces C. Le 20 novembre 2008, on ne prévoyait plus que 286 appareils, dont  peut-être118 Rafale C. En 2013, 225 avions de combat en tout sont prévus pour l'Armée de l'Air comme pour la Marine, Rafale compris. 180 Rafale en tout sont effectivement commandés depuis, dont 69 Rafale C. En février 2015, l'armée de l'air dispose de 46 Rafale C.

En effet, la proportion de Rafale C a diminué en faveur des Rafale B, ceux-ci étant plus aptes à des missions air-sol.

Le 16 février 2015, 24 Rafale furent commandés par l’Égypte, dont 8 Rafale C au standard F3.3.

Le 4 mai 2015, c'est au tour du Qatar de commander 24 Rafale, dont 16 Rafale C au standard F3R. Les Rafale qataris seront armés notamment de bombes AASM (300 exemplaires), de missiles MICA (150 MICA IR et 150 MICA EM), 140 SCALP (ou Storm Shadow, ou Scalp-EG), 160 Meteor et 60 Exocet. Les livraisons doivent commencer à la mi-2018.

Informations techniques

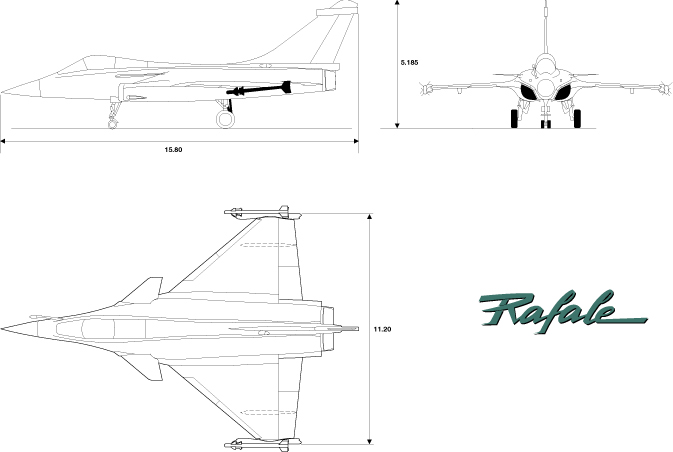

Éléments de reconnaissance

Aile cantilever, Aile Delta, Aile médiane, Monoplan, Aile à dièdre négatif, 1 dérive, Dérive en flèche, Plans canards, Sans empennage horizontal, Train rétractable, Train tricycle, Moteur à l'arrière, Entrées d'air semi-latérales, Biréacteur, Cockpit fermé, Monoplace, Verrière s'ouvrant latéralement

Caractéristiques

  • Masse maxi au décollage : 24 500 kg (54 013 lbs)
  • Masse à vide : 9 060 kg (19 974 lbs)
  • Surface alaire : 45,7 m² (491,911 sq. ft)
  • Hauteur : 5,34 m (17,52 ft)
  • Envergure : 10,86 m (35,63 ft)
  • Longueur : 15,27 m (50,098 ft)

Performances

  • Distance de décollage : 400 m (1 312 ft)
  • Vitesse d'atterrissage : 222 km/h (138 mph, 120 kts)
  • Distance d'atterrissage : 450 m (1 476 ft)
  • Facteur de charge maximal : 9 G
  • Facteur de charge minimal : -3,2 G
  • Taux de roulis maximal : 270 °/s
  • Vitesse de croisière maximum : 1 713 km/h (1 064 mph, 925 kts) Supercroisière à Mach 1,4 avec 6 missiles MICA.
  • Endurance maximale : 3 h
  • Rayon d'action Hi-Lo-Hi : 1 850 km (1 150 mi, 999 nm)
  • Plafond opérationnel : 15 240 m (50 000 ft)
  • Vitesse ascensionnelle : 305 m/s (1 000 ft/s)
  • Mach maximal BA : 1,1
  • Mach maximal HA : Mach 1,8
  • Vitesse maximale BA : 1 390 km/h (864 mph, 751 kts)
  • Rapport poussée/masse, au décollage : 0,42
  • Rapport poussée/masse, au décollage, avec PC : 0,62
  • Charge alaire, au décollage : 536,105 kg/m² (109,803 lbs/sq. ft)
  • Rapport poussée/masse, à vide : 1,13
  • Rapport poussée/masse, à vide, avec PC : 1,69
  • Charge alaire, à vide : 198,249 kg/m² (40,605 lbs/sq. ft)

Équipage

Motorisation

  • 2 turbofans SNECMA M88-2
  • Puissance unitaire : 5 097 kgp (50 kN, 11 237 lbf) , 7 645 kgp (75 kN, 16 855 lbf) avec post-combustion
  • Carburant (masse) : 4 700 kg (10 362 lbs)

Équipements électroniques

Équipements électroniques externes

Pays exploitant actuellement cet appareil

Anciens pays utilisateurs

  • Aucun ancien pays utilisateur n'a été enregistré.

Charge utile et armement

  • canon Nexter M 791 : 1
  • Calibre : 30 mm (1,18 in)
  • Munitions : 125 coups
  • Nombre de points d'emport : 14
  • Charge militaire : 9 500 kg (20 944 lbs)

Charges externes

Bombes
Missiles
Nacelles électroniques
Paniers de roquettes
  • nacelle lance-roquettes Thalès LR68
Réservoirs externes
  • un nacelle de ravitaillement en vol Intertechnique D827 de 149 l (39 US Gal., 33 UK Gal.)
  • 4 réservoirs externes RPL-711 de 1 250 l (330 US Gal., 275 UK Gal.)
  • 3 réservoirs externes RPL-751 de 2 000 l (528 US Gal., 440 UK Gal.)

Configurations courantes

Attaque au sol
Attaque au sol tout temps
Défense aérienne
  • 2 missiles air-air moyenne portée Matra MICA-IR
  • 4 missiles air-air moyenne portée Matra MICA-EM
  • 3 réservoirs externes RPL-711 de 1 250 l (330 US Gal., 275 UK Gal.)
Frappe nucléaire
Frappe à longue distance
  • 2 missiles air-air moyenne portée Matra MICA-EM
  • 2 missiles air-air moyenne portée Matra MICA-IR
  • 3 réservoirs externes RPL-751 de 2 000 l (528 US Gal., 440 UK Gal.)
  • 2 missiles de croisière MBDA SCALP-EG
Lutte anti-navire
  • un missile air-mer AM39
  • 4 missiles air-air moyenne portée Matra MICA-EM
  • 2 missiles air-air moyenne portée Matra MICA-IR
  • 2 réservoirs externes RPL-751 de 2 000 l (528 US Gal., 440 UK Gal.)
Support aérien rapproché

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.

Exemplaires construits

  • Aucun exemplaire n'a été enregistré pour cet appareil.
