Histoire de l'appareil

Le Chengdu Wing Loong est un drone MALE (Moyenne Altitude Longue Endurance) de reconnaissance et de surveillance à ailes médianes, propulsé par un moteur à piston entrainant une hélice propulsive tripale. Muni d’une dérive en "V" et d’un train d’atterrissage tricycle escamotable, il peut également être armé.

Chengdu Aircraft Industry Group (CAC) commence l’étude d’un drone MALE au début des années 2000. L’appareil doit être capable d’effectuer des missions de surveillance et de reconnaissance, tout en pouvant intervenir à l’aide de bombes ou de missiles air-surface.

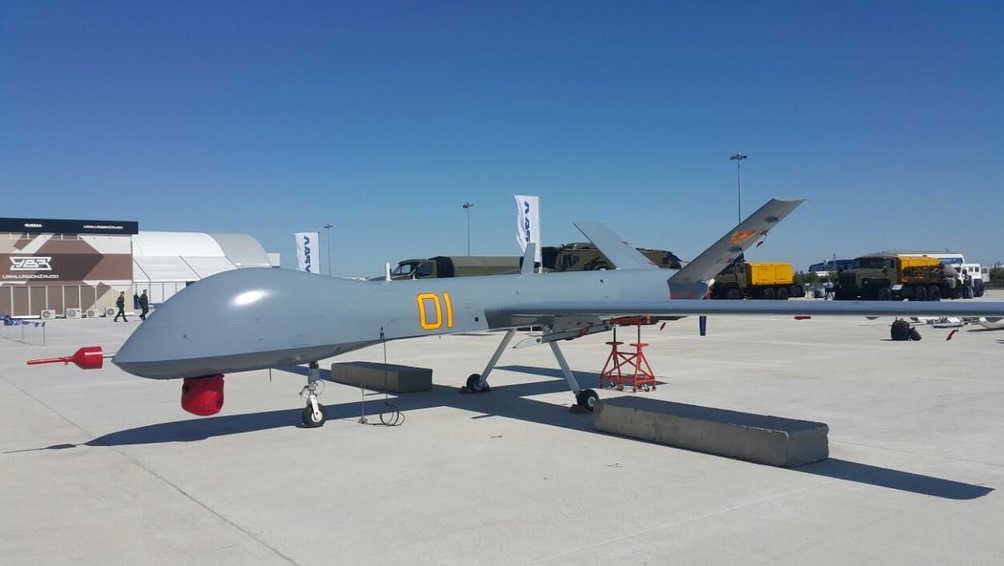

Selon le constructeur, un exemplaire était présenté en statique pour la première fois au public durant le China International Aviation and Aerospace Exhibition à Zhuhai en 2008. Il s'agissait sans doute du Pterosaur I, la première version. Il ne semble pas y avoir laissé beaucoup de souvenir, en revanche, tout le monde s’accorde à dire qu’il était bel et bien présent à celui de 2010.

Le Wing Loong I (Pterodactyl I) effectue son premier vol en 2009. Le guidage, de même que la transmission des informations en temps réel, est effectué depuis des stations "en dur" ou depuis des postes installés dans des caissons facilement transportables par camion ou par avion.

Sa forme générale ressemble beaucoup au MQ-1 Predator et sa charge utile maximale est de 100 kg. Une bosse sur l’avant de son fuselage permet d’accueillir les systèmes de communication et de guidage. Au dessous, une tourelle peut-être équipée d’un FLIR, de caméras à faible niveau de lumière et d’un télémètre et désignateur laser. Il est possible que le Pterodactyl 1 puisse également être équipé d’un radar à ouverture synthétique. Les ailes en position médiane sont droites. La dérive est en "V". La motorisation est assurée par un moteur à piston actionnant une hélice propulsive tripale. Le train d’atterrissage tricycle est rétractable. Il a une endurance de 20 heures et une distance franchissable de 4’000 km à 5’000 m d’altitude.

Leur armement comprend deux petites bombes guidées ou deux missiles HJ-10 (ou KAD-10) d’une masse d’environ 45 kg chacun et d’une portée d’environ 10 km. Ils peuvent être guidés, selon les versions, par TV, IR, guidage laser ou par radar à onde millimétrique. Leur ailes disposent chacune d'un point d'emport.

Au moins treize appareils ont été construits entre 2008 et fin 2013, et un prototype a été perdu dans un crash en 2011.

Il est actuellement en service au sein de la force aérienne chinoise, du Pakistan, de l'Arabie Saoudite et du Kazakhstan.


Texte de Jericho, avec son aimable autorisation.

Versions référencées

  • Chengdu Pterosaur I : Version initiale de reconnaissance dépourvue d'antenne satellite.
  • Chengdu WJ-1 : Version initiale d'attaque dépourvue de pod de ciblage.
  • Chengdu GJ-1 : Désignation initiale du WD-1K.

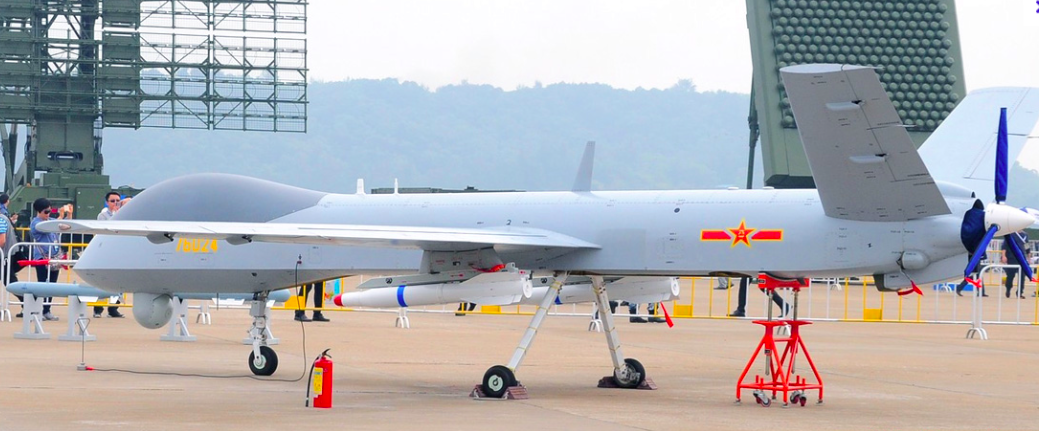

  • Chengdu WD-1K : Version d'attaque en service au sein de la force aérienne chinoise.
  • Chengdu Wing Loong I : Version export dotée d'une antenne satellite logée dans une bosse sur le nez.

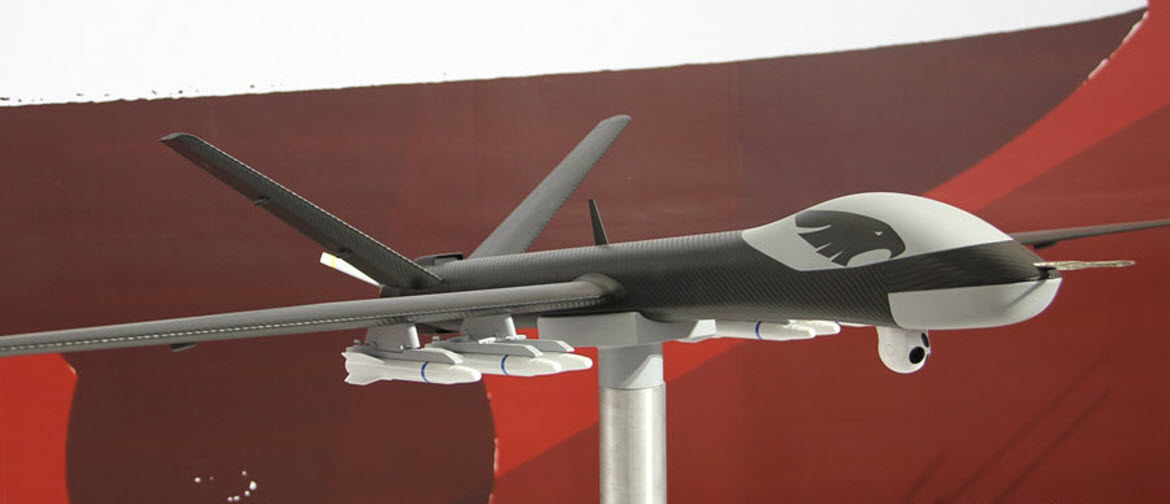

  • Chengdu Wing Loong ID : Projet de version du Wing Loong I conçue entièrement en matériaux composites.

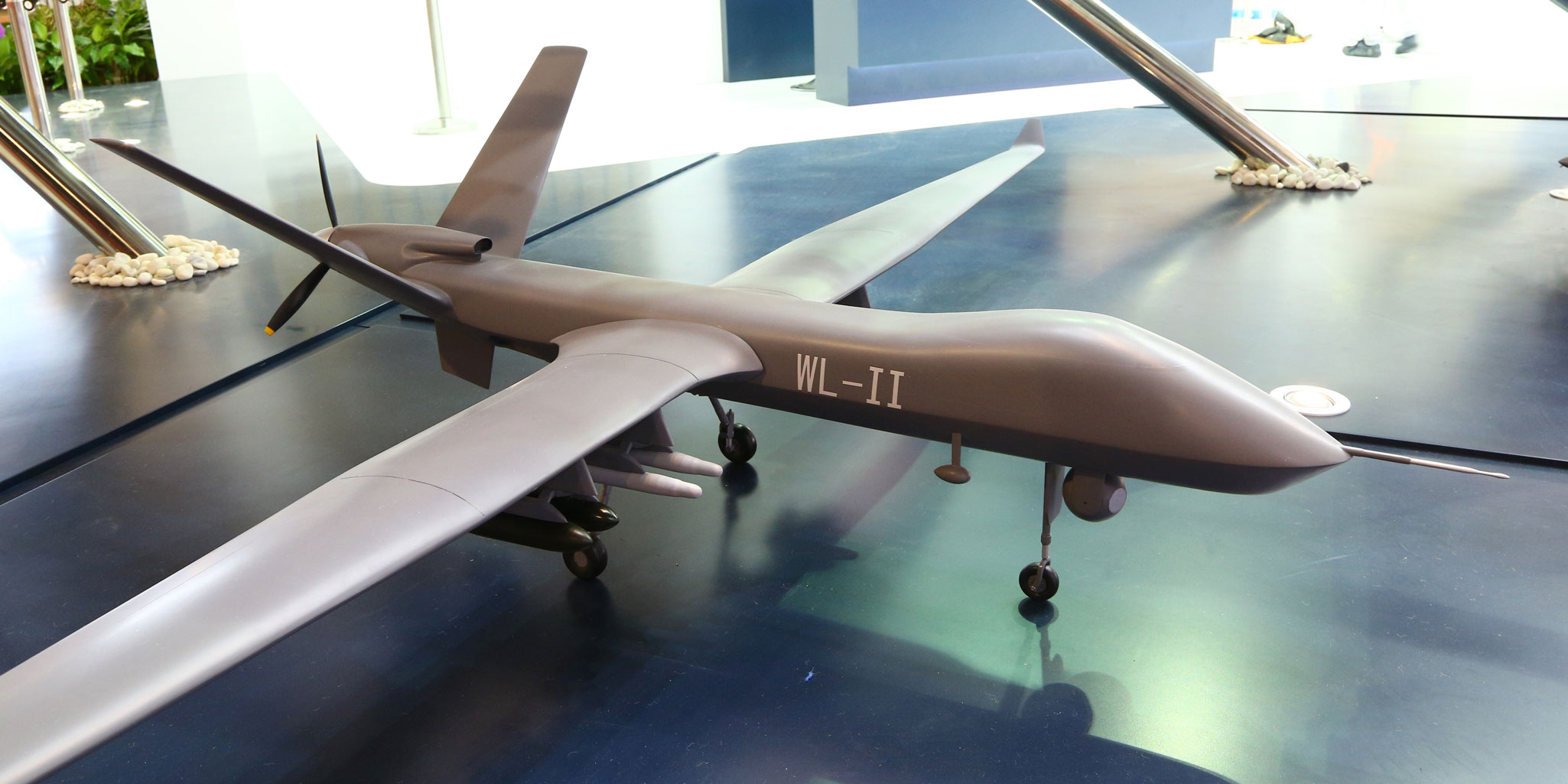

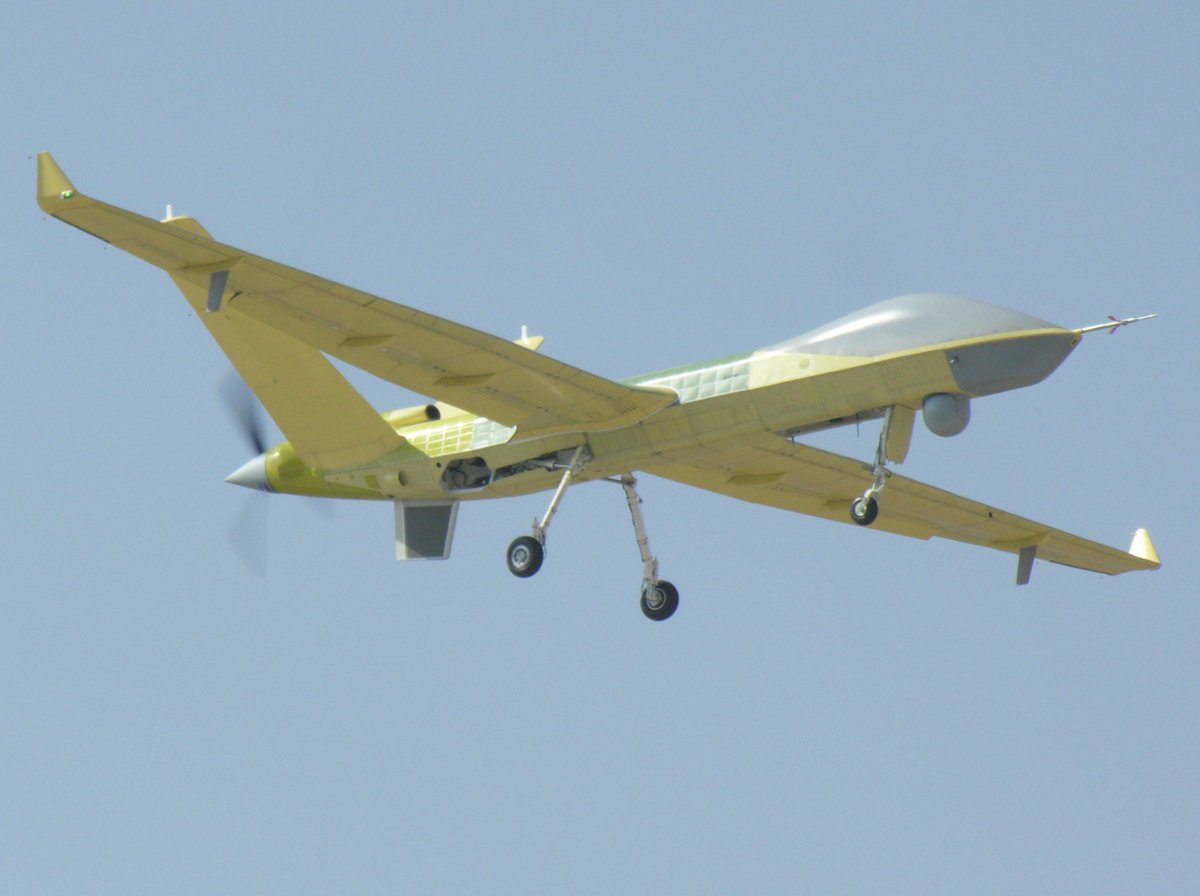

  • Chengdu Wing Loong II : Version améliorée dotée de 6 points d'emport d'armements.

Chengdu Wing Loong I voir la fiche complète

Principales caractéristiques

  • Masse maxi au décollage : 1 100 kg (2 425 lbs)
  • Hauteur : 2,77 m (9,088 ft)
  • Envergure : 14 m (46 ft)
  • Longueur : 9,05 m (29,692 ft)

Performances

  • Vitesse de croisière : 200 km/h (124 mph, 108 kts)
  • Endurance maximale : 20 h
  • Distance franchissable : 4 000 km (2 485 mi, 2 160 nm)
  • Plafond opérationnel : 5 000 m (16 404 ft)
  • Vitesse maximale HA : 280 km/h (174 mph, 151 kts)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.

Numéros de serie

Images

Images

Média externes

Forum

Sujet complet »
Re: GONGJI 1 à 16/12/2014 16:08 Clansman
Je crois au contraire qu'il s'agit toujours du même appareil, mais qu'il y a au moins 2 versions différentes et 2 désignations différentes par version. :bourre:

En gros, ça pourrait donner ça :

Wing Loong : appareil de base.

Pterodactyl 1 : Version export de la version de base.

Pterodactyl B : Version améliorée (2 points d'emport en plus, 30 heures d'endurance).

CH-4 : désignation maison d'une des deux versions (à priori le Pterodactyl B).

Gongji-1 : désignation militaire d'une des deux versions (à priori le Pterodactyl B).

Bonnes fêtes de fin d'années. :bonnet: :clansman: :bonnet:
Re: GONGJI 1 à 16/12/2014 16:15 Jericho

Clansman a écrit

Je crois au contraire qu'il s'agit toujours du même appareil, mais qu'il y a au moins 2 versions différentes et 2 désignations différentes par version. :bourre:

En gros, ça pourrait donner ça :

Wing Loong : appareil de base.

Pterodactyl 1 : Version export de la version de base.

Pterodactyl B : Version améliorée (2 points d'emport en plus, 30 heures d'endurance).

CH-4 : désignation maison d'une des deux versions (à priori le Pterodactyl B).

Gongji-1 : désignation militaire d'une des deux versions (à priori le Pterodactyl B).

Bonnes fêtes de fin d'années. :bonnet: :clansman: :bonnet:

Il y a au moins deux versions du CASC CH-4: le CH-4A de reconnaissance non armée et le CH-4B armé… Après c'est vrai que ça peut se tenir… Sur le même site, mais pour d'autres articles, parfois ils parlent du CH-4 et parfois du Pterodactyl, mais ça ne veut rien dire, c'est vrai… :hehe:
Re: GONGJI 1 à 16/12/2014 16:35 Clansman
C'est vraiment du chinois. :bonnet:
Re: GONGJI 1 à 16/12/2014 20:26 Nico2

Jericho a écrit

Je me suis retrouvé volontaire pour faire la fiche de cet appareil

Félicitations. :mrgreen:

Où est la fiche ?[/size:10aehd24] Image

Jericho a écrit

Si une personne sachant lire le russe peut confirmer, ce serait sympa, merci! ;)

Ansierra ? :ange:

Clansman a écrit

Comprenne qui peut… :roll:

Il y a un gros effort de renseignements à faire avant de pouvoir clarifier la situation… :S

Au passage, merci de tes explications Jericho.
Re: GONGJI 1 à 16/12/2014 21:23 Jericho

Nico2 a écrit

Jericho a écrit

Je me suis retrouvé volontaire pour faire la fiche de cet appareil

Félicitations. :mrgreen:

Où est la fiche ?[/size:2qkxq55l] Image
J'attends de comprendre où on en est. Si ça se trouve, la fiche est déjà faite… et peut-être même deux fois! :mrgreen:


Nico2 a écrit

Jericho a écrit

Si une personne sachant lire le russe peut confirmer, ce serait sympa, merci! ;)

Ansierra ? :ange:
Tiens, c'est amusant, je pensais exactement à la même personne. :D



Nico2 a écrit

Clansman a écrit

Comprenne qui peut… :roll:

Il y a un gros effort de renseignements à faire avant de pouvoir clarifier la situation… :S

Au passage, merci de tes explications Jericho.
En faisant les fiches d'appareils peu connus, et d'autant plus si les références sont dans des langues peu accessibles, c'est assez courant de devoir chercher pendant parfois plus d'un heure pour comprendre les liens entre différents appareils ou version. C'est aussi ce genre d'énigme qui donne du piment à faire ces fiches (en plus de certains paris débiles). [/size:2qkxq55l]Là, j'avoue que c'est pas simple, surtout que l'on a pas grand chose à se mettre sous la dent. :S
Re: GONGJI 1 à 17/12/2014 01:11 Ansierra117

Jericho a écrit

Nico2 a écrit

Ansierra ? :ange:

Tiens, c'est amusant, je pensais exactement à la même personne. :D

Ahaha je vais jeter un oeil à ça demain, là dodo :)
Re: GONGJI 1 à 20/12/2014 21:14 Nico2

Jericho a écrit

Nico2 a écrit

Jericho a écrit

Je me suis retrouvé volontaire pour faire la fiche de cet appareil

Félicitations. :mrgreen:

Où est la fiche ?[/size:3fncyvvo] Image
J'attends de comprendre où on en est. Si ça se trouve, la fiche est déjà faite… et peut-être même deux fois! :mrgreen:

Exact, j'ai même mis l'index à jour.

J'avais juste oublié.[/size:3fncyvvo] :mrgreen:
Re: GONGJI 1 à 08/05/2015 12:48 Clansman
Bon ben donc, d'après le Wiki anglais, le Gong-Ji 1 est bien une version du Ptérodactyl :

http://en.wikipedia.org/wiki/CAIG_Wing_Loong#Variants
Re: GONGJI 1 à 08/05/2015 13:43 Jericho

Clansman a écrit

Bon ben donc, d'après le Wiki anglais, le Gong-Ji 1 est bien une version du Ptérodactyl …
Merci Wikipedia, on a failli attendre… :bonnet:

Ce qui voudrait dire que le Pterodactyl est une version du "Wing Loong", tout comme le GJ-1 "Gonji". De même que le "Pterosaure" et le WJ-1 "Wuji"?
Bon, ben je suis bon pour refaire cette fiche à l'occasion… :mrgreen:
Re: GONGJI 1 à 08/05/2015 18:06 Clansman
Ce qui voudrait dire que le Pterodactyl est une version du "Wing Loong", tout comme le GJ-1 "Gonji". De même que le "Pterosaure" et le WJ-1 "Wuji"?


Ben, ouais. Comme je le disais plus haut, c'est vraiment du chinois. :mrgreen:
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 10/05/2015 10:25 Clansman
Bon ben donc, j'ai fusionné les sujets.
Re: GONGJI 1 à 10/05/2015 22:21 Jericho

Jericho a écrit


En résumé, cela voudrait dire que les CH-4, Pterodactyl, Wingloong et GongJi sont deux appareils différents ? :bourre:
Il va falloir qu'on soit d'accord si les CH-4, Pterodactyl, Wingloong, GongJi et WJ-1 sont le même appareil ou des appareils différents avant que je ne refasse la fiche! :?
Je continue à penser que le CH-4 est différent des autres, bien que très proche. Une des différences visible se situe sur deux détails: le dessous du fuselage du CH-4 (A et B) est plat et le train d'atterrissage avant s'escamote vers l'avant, avec des portes qui le protègent durant le vol. Cela oblige de situer les tourelles électro-optiques à l'arrière du train avant. Les Pterosaure, Pterodactyl, Wingloong, GongJi-1 et WJ-1 on l'avant plus volumineux (également sous le fuselage) et le train avant s'escamote dans le fuselage vers l'arrière, visiblement sans porte pour le protéger. Du coup, ils peuvent tous être équipés d'une tourelle électro-optique sous le nez.

Qu'en pensez-vous? :interr:

Par contre, ce qui va "être coton", c'est de savoir qui est qui: les GJ-1 et WJ-1 semblent être le Pterodactyl et le Wingloong le Pterosaure… À confirmer après avoir avalé une boite d'aspirine… :roll:
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 11/05/2015 07:34 Clansman
Le CH-4 est un autre appareil que le Pterodacty, c'est même un concurrent, comme il est dit dans la fiche. Et ce n'est pas la même boite, CASC signifiant China Aerospace Science and Technology Corporation. Ce n'est donc pas Chengdu, qui est appelé aussi CAIG.


GJ-1 et WJ-1 semblent être le Pterodactyl et le Wingloong le Pterosaure

Ce sont 4 versions différentes. En gros, le Wing Loong est le nom officiel que devrait porter la fiche.

Le Pterosaur I est la vraie version de base : 1er vol en octobre 2007, pas d'antenne satellite. Fut proposée à l'exportation jusqu'à l'apparition du Pterodactyl 1. Portée maximale de 200 km.

Le Pterodactyl I est la version la plus connue, proposée à l'exportation. C'est une pure version de reconnaissance. Antenne satellite d'où la bosse au nez. Les Emirats Arabes Unis et l'Ouzbékistan seraient clients, à vérifier.

WJ-1 : Pure version d'attaque au sol, dérivée du Pterodactyl I. Dévoilée au public en novembre 2014. WJ pour Wu-Zhuang Wu-Ren-Ji.

GJ-1 : Version d'attaque ET de reconnaissance, qui peut identifier et engager les cibles par elle-même. Elle a à la fois une nacelle de reconnaissance sous le nez et des points d'emport, ce qui la différencie du Pterodactyl et du WJ-1. GJ pour Gong-Ji Wu-Ren-Ji.

Donc, tout ce qu'il y a à faire est : changer le nom de la fiche pour Wing Loong, les légendes pour les deux versions déjà entrées (Wing Loong : nom générique pour la famille), et rajouter les 3 versions avec les éléments que j'ai donné. Mais tout ça, je peux m'en charger. :D
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 11/05/2015 08:53 Jericho

Clansman a écrit

Le CH-4 est un autre appareil que le Pterodacty, c'est même un concurrent, comme il est dit dans la fiche.
C'était juste pour qu'on se mette bien d'accord, il y a quelques posts en arrière ça ne semblait pas encore très clair. Surtout qu'en plus, ça arrive que plusieurs entreprises fabriquent le même appareil. ;)


Clansman a écrit

… Donc, tout ce qu'il y a à faire est : changer le nom de la fiche pour Wing Loong, les légendes pour les deux versions déjà entrées (Wing Loong : nom générique pour la famille), et rajouter les 3 versions avec les éléments que j'ai donné.
Ces derniers temps, sur les éléments qu'on trouve sur le net, les sites parlent de plus en plus comme si GJ-1 (Gongji-1) et WJ-1 sont les désignations officielles et Pterosaur et Pterodactyl des noms (ou surnom) des mêmes appareils… mais comme tu l'as déjà dit: c'est du chinois. :roll:


Clansman a écrit

… Mais tout ça, je peux m'en charger. :D
Ben… c'est proposé si gentiment que je crois que je vais accepter. Merci Clans. :D
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 11/05/2015 14:33 Clansman
Bon ben, voilà ce que ça donne :

Le Wing Loong sur le site
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 11/05/2015 14:49 Jericho
Merci Clans' ! :salut:
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 20/02/2016 04:04 Ansierra117
Voici une nouvelle version du Wing loong présentée à Singapour : Le Wing Loong II
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 20/02/2016 10:19 Jericho

Ansierra117 a écrit

Voici une nouvelle version du Wing loong présentée à Singapour : Le Wing Loong II
Qui pourrait très bien être la version du Pterodactyl 2 réservé au marché interne chinois? :D
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 20/02/2016 15:29 Ansierra117
Pour remettre un coup à votre débat, Wing Loong ça voudrait pas plutôt dire Pterodactyl?

Pour moi les GJ-1 et WJ-1 ne sont pas autre chose que des codes militaires dans l'armée chinoise

Le Pterosaur serait une "early version" du Pterodactyl/Wing Loong, une version qui n'a jamais trouvé preneur à l'export
La seconde serait le Pterodactyl I (Wing Loong I)
La troisième serait le Pterodactyl II (Wing Loong II)

A ces version correspondrait le GJ-1 dans l'armée chinoise :

Le GJ-1 serait pour le Pterodactyl I > donc GJ-1 Pterodactyl I (Wing Loong I) - Gongji-1 en chinois ça veut dire "Attaque-1"

Il n'y a que pour le WJ-1 que je ne sais pas à quoi il correspond dans la mesure où je vois partout qu'il est un UCAV, or ça ne correspond pas au Pterosaur.
Faudrait traduire ce que veut dire le WJ on serait peut-être plus éclairé.

Edit : Selon les quelques infos (sources borderline) que j'ai trouvé, le WJ-1 serait le nouveau nom générique du Pterodactyl
En gros le modèle de l'appareil serait Chengdu WJ-1 Pterodactyl (Wing Loong). Sachant qu'il vaut mieux pas enlever ce que j'ai mis en parenthèse sur la fiche car sinon on risque de se pommer encore plus
Re: Chengdu "Pterodactyl 1" ("Wing Loong") à 20/02/2016 16:22 Jericho

Ansierra117 a écrit

Pour remettre un coup à votre débat, Wing Loong ça voudrait pas plutôt dire Pterodactyl?
C'est très possible, en effet.


Ansierra117 a écrit

Pour moi les GJ-1 et WJ-1 ne sont pas autre chose que des codes militaires dans l'armée chinoise
D'accord avec toi.


Ansierra117 a écrit

Le Pterosaur serait une "early version" du Pterodactyl/Wing Loong, une version qui n'a jamais trouvé preneur à l'export
La seconde serait le Pterodactyl I (Wing Loong I)
La troisième serait le Pterodactyl II (Wing Loong II)
Très probable, au moment de faire la fiche, on en savait un peu moins… et ça semblait encore clair à l'époque.


Ansierra117 a écrit

A ces version correspondrait le GJ-1 dans l'armée chinoise :
Le GJ-1 serait pour le Pterodactyl I > donc GJ-1 Pterodactyl I (Wing Loong I) - Gongji-1 en chinois ça veut dire "Attaque-1"
Je crois en effet que c'est juste.


Ansierra117 a écrit

Il n'y a que pour le WJ-1 que je sais pas à quoi il correspond dans la mesure où je vois partout qu'il est un UCAV, or ça ne correspond pas au Pterosaur.
Faudrait traduire ce que veux dire le WJ on serait peut-être plus éclairés.
Je tâcherai de demander à un collègue, d'origine chinoise, qui m'a déjà donner deux ou trois coup de main dans les traductions de noms chinois pour mes fiches.


Ansierra117 a écrit

Edit : Selon les quelques infos (sources borderline) que j'ai trouvé, le WJ-1 serait le nouveau générique nom du Pterodactyl
En gros le modèle de l'appareil serait Chengdu WJ-1 Pterodactyl (Wing Loong). Sachant qu'il vaut mieux pas enlever ce que j'ai mis en parenthèse sur la fiche car sinon on risque de se pommer encore plus
Possible.

N'empêche, qu'en lisant ces messages, on a vraiment l'impression que c'est… du chinois! :lol:
