Histoire de l'appareil

Le Silvercraft SH-4 est un hélicoptère monomoteur léger, muni d’un rotor de sustentation et d’un rotor de queue bipales, de patins et capable de transporter jusqu’à trois personnes.

Au début des années 1960, la société Silvercraft, filiale de SIAI Marchetti, décide de mettre au point un hélicoptère léger de loisir pour les aéroclubs et pour le travail agricole. Plusieurs modèles de ce type sont déjà construits en Europe, principalement en France et au Royaume-Uni, mais l’Italie n’a rien à proposer depuis l’abandon des projets Agusta-Bell AB.102 et Agusta A.103.

Le prototype, désigné XY, est construit en 1962 et effectue son premier vol en octobre 1963, avec l’immatriculation I-SILX. Il est soumis à de nombreux tests lui permettant d’obtenir sa certification de navigabilité en Italie et dans de nombreux autres pays, mais ce n’est qu’en 1968 qu’il obtiendra l’autorisation de la FAA pour être exploité aux USA. Il devient alors le premier aéronef entièrement conçu et construit en Italie à recevoir cette autorisation.

Les appareils de série sont désignés SH-4 et le premier vol d’un de ces hélicoptères est effectué en mars 1965 à Vergiate, avec le pilote d’essai Dario Pavan aux commandes.

La structure de cet appareil est entièrement métallique. Deux ou trois personnes peuvent prendre place côte-à-côte dans la cabine. À l’arrière de celle-ci se trouve le moteur Franklin 6A-350-D1B de 175 kW (238 cv) entrainant le rotor de sustentation bipale muni de barres stabilisatrices, ainsi que le rotor anticouple, également bipale, situé à l’extrémité de la poutre de queue. Cette dernière est munie de stabilisateurs horizontaux, ainsi que d’une dérive dirigée vers le bas qui permet également de protéger l’hélice de queue contre un éventuel contact avec le sol. Le train d’atterrissage est constitué de patins tubulaires.

En 1966, une version spécifiquement conçue pour le travail agricole est proposée sous la désignation de SH-4A. La principale différence réside en son moteur Lycoming LHIO-360-C1A de 153 kW (208 cv).

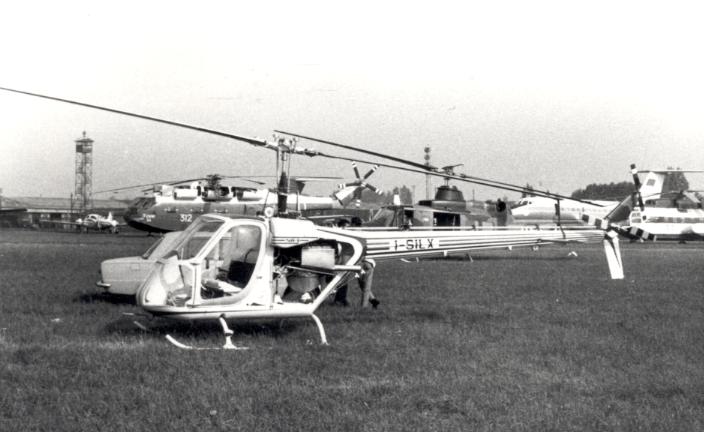

En 1967, le SH-4 I-SILX est présenté au Salon du Bourget à Paris. Une version équipée d’une turbine est envisagée, mais elle n’a finalement jamais été finalisée.

Jusqu’en 1970, les appareils sont appelés SIAI-Marchetti/Silvercraft SH-4, puis Silvercraft SH-4 jusqu’en 1977. C’est à cette date que la production cesse après la fabrication de 60 exemplaires. Au moins six accidents sont répertoriés, mais sans que l’on sache s’il y a eu des victimes.
C’est donc en 1977 que le SH-4 doit être remplacé par son dérivé modernisé, le biplace SH-200 dans le catalogue de Silvercraft. Malheureusement, en 1979 cette entreprise cesse ses activités dans l’aéronautique et le SH-200 ne sera jamais produite en série.

Selon les sources, un ou deux exemplaires sont utilisés de 1969 à 1972 par la force aérienne italienne (Aeronautica Militare Italiana) à des fins d’évaluation comme hélicoptère de formation. Mais ce modèle n’a pas été retenu et n’a finalement pas été commandé en plus grand nombre.


Texte de Jéricho, avec son aimable autorisation.

Versions référencées

  • Silvercraft XY : Désignation du prototype du SH-4, un exemplaire.
  • SIAI-Marchetti/Silvercraft SH-4 : Version de base motorisée par un Franklin 6A-350-D1B de 175 kW (238 cv).
  • Silvercraft SH-4A : Version spécifique pour les travaux agricoles motorisée par un Lycoming LHIO-360-C1A de 205 cv, 21 exemplaires construits.
  • Silvercraft SH-4C : Version équipée d’un moteur turbocompressé Franklin 6AS-350-D1 de 175 kW (238 cv).
  • Silvercraft SH-4T : Version équipée d’une turbine, jamais réalisée.
  • Silvercraft SH-200 : Version biplace modernisée dont le prototype a effectué son premier vol en avril 1977, jamais construite en série.

Pays exploitant actuellement cet appareil

  • Aucun pays utilisateur n'a été enregistré.

SIAI-Marchetti/Silvercraft SH-4 voir la fiche complète

Principales caractéristiques

  • Longueur du fuselage : 7,65 m (25,098 ft)
  • Masse maxi au décollage : 862 kg (1 900 lbs)
  • Masse à vide : 518 kg (1 142 lbs)
  • Surface du rotor : 64 m² (689 sq. ft)
  • Diamètre du rotor principal : 9,05 m (29,692 ft)
  • Hauteur : 2,98 m (9,777 ft)

Performances

  • Vitesse maximum : 161 km/h (100 mph, 87 kts)
  • Vitesse de croisière : 117 km/h (73 mph, 63 kts)
  • Distance franchissable : 320 km (199 mi, 173 nm)
  • Plafond sans effet de sol : 2 400 m (7 874 ft)
  • Plafond avec effet de sol : 3 000 m (9 843 ft)
  • Vitesse ascensionnelle : 6 m/s (20 ft/s)
  • Charge alaire, à vide : 8,094 kg/m² (1,66 lbs/sq. ft)
  • Charge alaire, au décollage : 13,469 kg/m² (2,76 lbs/sq. ft)

Motorisation

  • 1 moteur à cylindres à plat Franklin 6A-350-D1B
  • Puissance unitaire : 175 kW (238 ch, 235 hp)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.
