Histoire de l'appareil

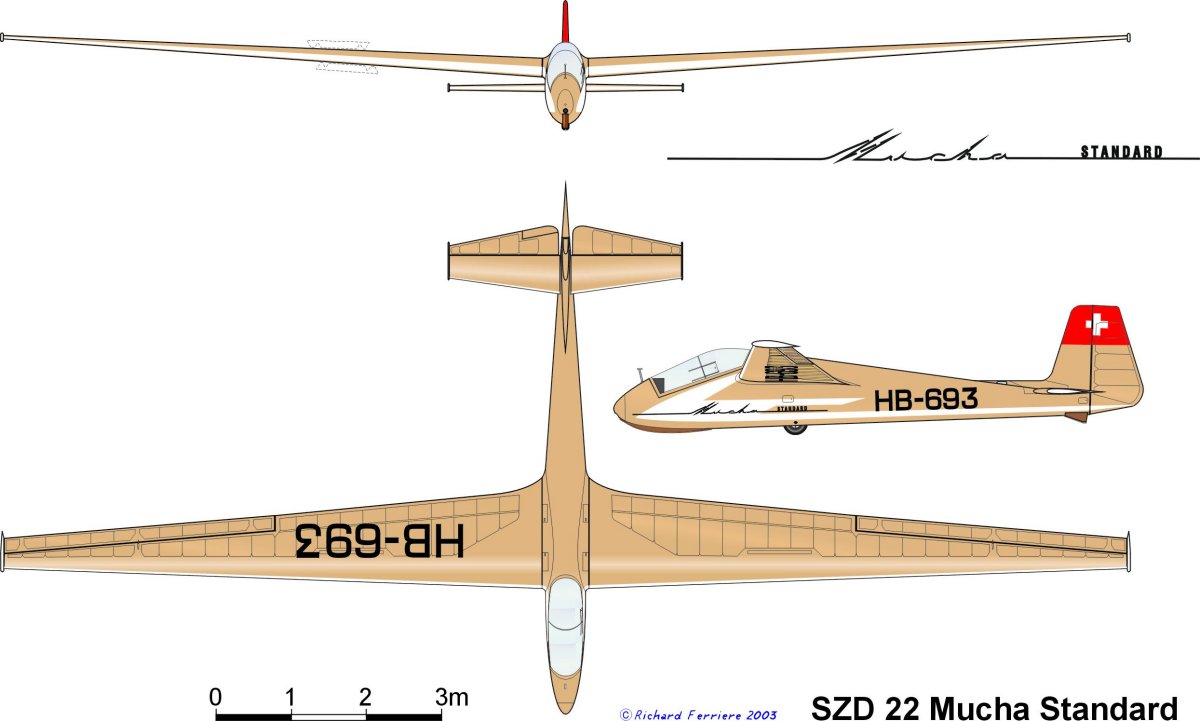

Le SZD-22 "Standard Mucha" est un planeur de voltige monoplace, à ailes médianes, muni d’un empennage conventionnel et d’un train d’atterrissage monotrace fixe.

Au milieu des années 1950, le constructeur polonais SZD (Szybowcowy Zakład Doświadczalny = entreprise de planeurs expérimentaux) met au point un nouveau planeur monoplace répondant aux règles de la nouvelle classe "Standard", en vue des championnats du monde de vol à voile 1958 à Leszno (Pologne). Les ingénieurs reprennent en grande partie les lignes et les dimensions du SZD-12 "Mucha 100" construit à partir de 1953.
Le premier prototype du "Standart Mucha" prend l’air le 10 février 1058 à Bielsko, avec Adam Zientek aux commandes. Le second prototype, aux ailes légèrement modifiées, vole pour la première fois le 6 juin de la même année. Le premier appareil de série prend l’air le 2 octobre 1959.
La structure est en bois, recouverte de contreplaqué. Les ailes en position médiane sont droites, avec des volets sur la moitié extérieure des ailes et des aérofreins sur l’extrados. L’empennage est conventionnel, avec un empennage horizontal en peu en avant de la dérive. Le train d’atterrissage est monotrace, avec une roue non escamotable sous le fuselage et un patin sous la queue.
Par la suite, plusieurs versions sont construites, munies de différentes modifications, dont un revêtement des ailes en tissus et pour certaines des réservoirs de caoutchouc pouvant être remplis d’eau montés dans les emplantures des ailes pour servir de ballast. À noter que si le nom des deux prototypes est "Standart Mucha" les appareils de série sont "internationalisés" en "Standard Mucha".

Pour la petite histoire : en juin 1958, Adam Witek participe aux Championnats du monde à Leszno aux commandes du second prototype du SZD-22, qui vient tout juste d’effectuer ses premiers vols… et il remporte le titre de champion du monde de la catégorie Standard.

Un total de 288 SZD-22 des différentes versions, y compris les deux prototypes, ont été construits entre 1958 et 1962. Parmi ceux-ci, 116 ont été exportés dans de nombreux pays, dont la Turquie qui en a utilisé deux exemplaires dans sa force aérienne.


Texte de Jéricho, avec son aimable autorisation.

Versions référencées

  • PZL-Bielsko SZD-22 : Deux prototypes, le deuxième possédant un fuselage et des ailes légèrement modifiés.
  • PZL-Bielsko SZD-22A : Première version de série construite à 8 exemplaires.
  • PZL-Bielsko SZD-22B : Version munie de réservoirs de caoutchouc permettant d’emporter un ballast d’eau. 40 appareils construits.
  • PZL-Bielsko SZD-22C : Version à la structure des ailes modifiées, 236 exemplaires.
  • PZL-Bielsko SZD-22D : Version munie d’un train d’atterrissage principal à la roue décalée vers l’avant, un seul exemplaire construit.
  • PZL-Bielsko SZD-22E : Version aux ailes modifiées, un seul exemplaire construit.

Pays exploitant actuellement cet appareil

  • Aucun pays utilisateur n'a été enregistré.

Anciens pays utilisateurs

PZL-Bielsko SZD-22C voir la fiche complète

Principales caractéristiques

  • Masse maxi au décollage : 350 kg (772 lbs)
  • Masse à vide : 219 kg (483 lbs)
  • Surface alaire : 12,75 m² (137,24 sq. ft)
  • Hauteur : 1,6 m (5,249 ft)
  • Envergure : 14,98 m (49,147 ft)
  • Longueur : 7 m (23 ft)

Performances

  • Vitesse maximum : 250 km/h (155 mph, 135 kts)
  • Vitesse de décrochage : 59 km/h (37 mph, 32 kts)
  • Finesse : 27,8
  • Taux de chute minimum : 0,73 m/s (2,4 ft/s)
  • Facteur de charge maximal : 6 G
  • Facteur de charge minimal : 3 G
  • Charge alaire, à vide : 17,176 kg/m² (3,52 lbs/sq. ft)
  • Charge alaire, au décollage : 27,451 kg/m² (5,622 lbs/sq. ft)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.

Numéros de serie

Images

Images

Média externes

Forum

Sujet complet »
SZD-22 "Standard Mucha" à 19/06/2015 09:20 Jericho
Le SZD-22 "Standard Mucha" est un planeur de voltige monoplace, à ailes médianes, muni d’un empennage conventionnel et d’un train d’atterrissage monotrace fixe.

Au milieu des années 1950, le constructeur polonais SZD (Szybowcowy Zakład Doświadczalny = entreprise de planeurs expérimentaux) met au point un nouveau planeur monoplace répondant aux règles de la nouvelle classe "Standard", en vue des championnats du monde de vol à voile 1958 à Leszno (Pologne). Les ingénieurs reprennent en grande partie les lignes et les dimensions du SZD-12 "Mucha 100" construit à partir de 1953.
Le premier prototype du "Standart Mucha" prend l’air le 10 février 1058 à Bielsko, avec Adam Zientek aux commandes. Le second prototype, aux ailes légèrement modifiées, vole pour la première fois le 6 juin de la même année. Le premier appareil de série prend l’air le 2 octobre 1959.
La structure est en bois, recouverte de contreplaqué. Les ailes en position médiane sont droites, avec des volets sur la moitié extérieure des ailes et des aérofreins sur l’extrados. L’empennage est conventionnel, avec un empennage horizontal en peu en avant de la dérive. Le train d’atterrissage est monotrace, avec une roue non escamotable sous le fuselage et un patin sous la queue.
Par la suite, plusieurs versions sont construites, munies de différentes modifications, dont un revêtement des ailes en tissus et pour certaines des réservoirs de caoutchouc pouvant être remplis d’eau montés dans les emplantures des ailes pour servir de ballast. À noter que si le nom des deux prototypes est "Standart Mucha" les appareils de série sont "internationalisés" en "Standard Mucha".

Pour la petite histoire : en juin 1958, Adam Witek participe aux Championnats du monde à Leszno aux commandes du second prototype du SZD-22, qui vient tout juste d’effectuer ses premiers vols… et il remporte le titre de champion du monde de la catégorie Standard.

Un total de 288 SZD-22 des différentes versions, y compris les deux prototypes, ont été construits entre 1958 et 1962. Parmi ceux-ci, 116 ont été exportés dans de nombreux pays, dont la Turquie qui en a utilisé deux exemplaires dans sa force aérienne.


Versions :
SZD-22 : Deux prototypes, le deuxième possédant un fuselage et des ailes légèrement modifiés.

SZD-22A : Première version de série construite à 8 exemplaires.

SZD-22B : Version munie de réservoirs de caoutchouc permettant d’emporter un ballast d’eau. 40 appareils construits.

SZD-22C : Version à la structure des ailes modifiées : si les longerons restent recouverts de contreplaqué, le reste des ailes est recouvert de toile, 236 exemplaires construits.

SZD-22D : Version munie d’un train d’atterrissage principal à la roue décalée vers l’avant, un seul exemplaire construit.

SZD-22E : Version aux ailes modifiées, un seul exemplaire construit.


Utilisateurs militaires :
Turquie : 2 SZD-22C au sein de la Force aérienne, plus en service.


Caractéristiques :
Equipage : 1
Passagers : 0
Longueur : 7,00m
Envergure : 14,98m
Hauteur : 1,6m
Surface alaire : 12,75m2
Masse à vide : 219kg
Masse maximale au décollage : 350kg
Charge utile : 131kg
Finesse : 27,8
Points d’attache : 0

Moteurs :
Sans.

Performances :
Vitesse max : 250km/h
Vitesse de décrochage : 59km/h
Taux de chute minimale : 0,73m/s
Facteurs de charge limite : +6 /-3 G

Armement :
Sans.


Liens internet :
http://en.wikipedia.org/wiki/SZD-22_Mucha_Standard
http://de.wikipedia.org/wiki/PZL_Bielsko_SZD-22
http://www.luftfahrtmuseum.com/htmd/dtf/szd22.htm
http://old.gliding.co.uk/bgainfo/technical/datasheets/muchastandard.pdf
http://www.piotrp.de/SZYBOWCE/pszd22.htm
http://www.muzeumlotnictwa.pl/zbiory_sz.php?ido=94&w=a
http://www.faucheurs.com/faucheurs/images/PlaneursMembres/SZD22/OO-ZSS-SZD22C-Info.htm
Re: SZD-22 "Standard Mucha" à 19/06/2015 12:50 Clansman
La fiche sur le site
Re: SZD-22 "Standard Mucha" à 19/06/2015 14:09 Jericho
Merci Clansman. ;)
