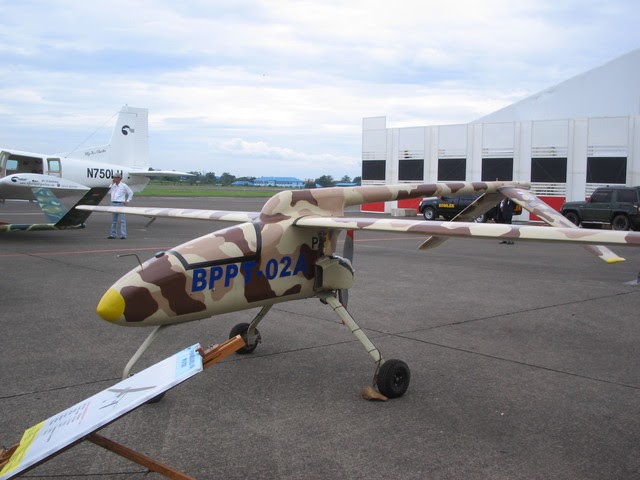

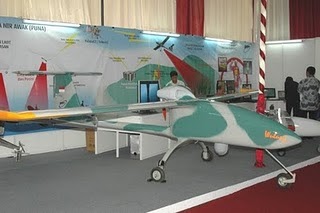

Le BPPT-02 Pelatuk est un drone de reconnaissance tactique muni d’un moteur à pistons actionnant une hélice propulsive bipale, d’un train d’atterrissage tricycle fixe et d’un empennage en "V" inversé sur la poutre de queue.

Durant les années 2000, le gouvernement indonésien désire gagner une certaine indépendance dans ses équipements militaires en encourageant la production nationale. Pour cette raison, un appui financier est accordé à la BPPT (Badan Pengkajian dan Penerapan Teknologi - Agence d'évaluation et d'application de la technologie) pour qu’elle mette au point un certain nombre de drones de reconnaissance, afin d’en équiper ses forces armées.

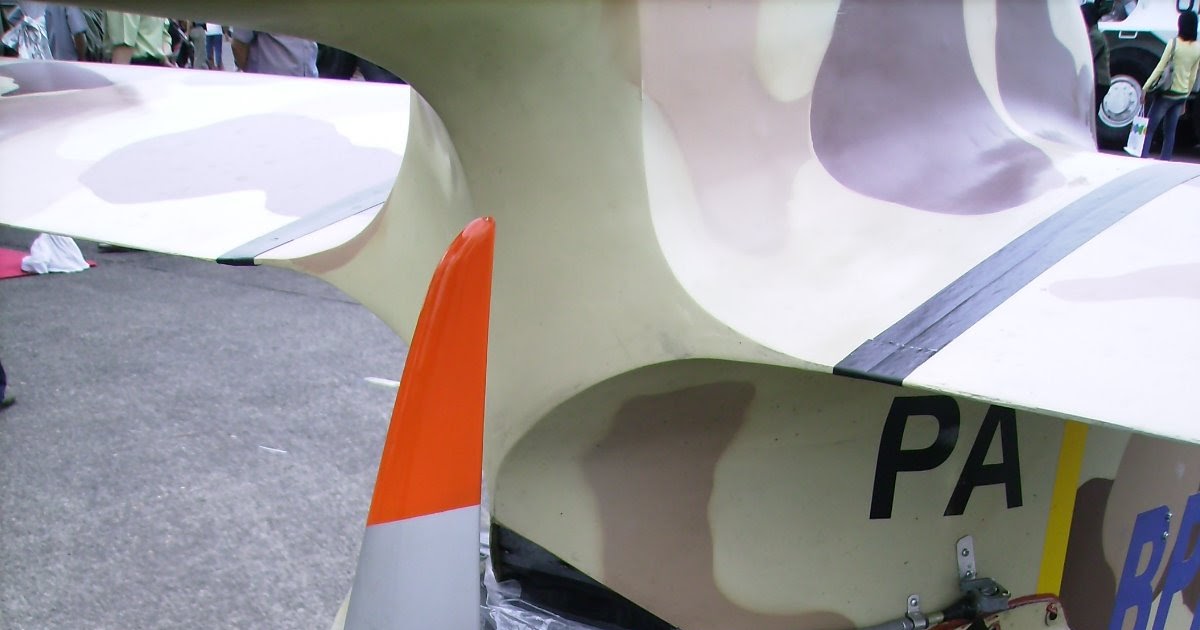

Après les BPPT-01A Wulung et BPPT-01B Gagak, c’est au tour du BPPT-02A Pelatuk ("pic" en indonésien) d’être conçu. Sa configuration générale fait penser à un BPPT-01B sur le dos avec ses ailes droites en position haute et sa poutre de queue, fixée sur le dessus du fuselage, qui se termine par un empennage en "V" inversé. À l’arrière du fuselage se trouve le moteur à pistons entrainant une hélice bipale propulsive. Le bloc moteur, avec l’hélice, peut être incliné vers le haut ou le bas afin d’optimiser la poussée et permettre des décollages plus courts. Le train d’atterrissage tricycle est fixe. La structure de l’appareil est principalement constituée de fibres de verre et de fibres de carbone.
Le Pelatuk peut être équipé de caméras TV et IR dans une tourelle sous le fuselage et retransmettre les images obtenues en temps réel à sa station de contrôle au sol.

Deux prototypes sont construits et le premier vol est effectué le 2 avril 2009. Par la suite, les différents composants du système de pilotage sont testés, de même que les qualités de vol de l’appareil. Le système de tourelle avec les caméras est validé, de même qu’il est démontré que l’appareil est capable d’être guidé et de transmettre les images obtenues jusqu’à une quarantaine de kilomètres du poste de contrôle.

Plusieurs organismes gouvernementaux indonésiens sont intéressés par le Pelatuk pour des missions de photographie aérienne, de reconnaissance tactique, d’observation et de surveillance des espaces forestiers et maritimes près des côtes. N’ayant pas besoin d’une longue distance pour décoller et atterrir, il est facile à engager sur le terrain, par exemple pour la recherche de blessés sur le lieu d’un accident ou d’une catastrophe naturelle. Relativement sensible aux rafales de vent, parfois assez violentes au-dessus du territoire indonésien, il n’est pas prévu de l’utiliser à très basse altitude.

Une seconde version, à décollage et atterrissage verticaux (ADAV) est également étudiée sous la désignation de BPPT-02B Laron. Bien que cette capacité soit plus intéressante que les performances ADAC du Pelatuk, le projet est rapidement abandonné devant les difficultés techniques et financières.

L’armée indonésienne utilise quelques BPPT-02A Pelatuk pour des missions de reconnaissance et de surveillance après les avoir testés, mais aucune commande de série ne semble encore avoir été faite.


Texte de Jéricho, avec son aimable autorisation.

Versions référencées

  • BPPT 02A Pelatuk : Version de reconnaissance tactique et de surveillance à décollage et atterrissage court.
  • BPPT 02B Laron : Version abandonnée à décollage et atterrissage verticaux.

BPPT 02A Pelatuk voir la fiche complète

Principales caractéristiques

  • Masse maxi au décollage : 125 kg (276 lbs)
  • Hauteur : 1,21 m (3,97 ft)
  • Envergure : 6,92 m (22,703 ft)
  • Longueur : 4,38 m (14,37 ft)

Performances

  • Rayon d'action : 40 km (25 mi, 22 nm)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.

Numéros de serie

Images

Aucune photo n'est encore répertoriée. Aidez-nous à changer cela !

Forum

Sujet complet »
BPPT-02 "Pelatuk" et "Laron" à 05/05/2015 09:17 Jericho
Le BPPT-02 Pelatuk est un drone de reconnaissance tactique muni d’un moteur à pistons actionnant une hélice propulsive bipale, d’un train d’atterrissage tricycle fixe et d’un empennage en "V" inversé sur la poutre de queue.

Durant les années 2000, le gouvernement indonésien désire gagner une certaine indépendance dans ses équipements militaires en encourageant la production nationale. Pour cette raison, un appui financier est accordé à la BPPT (Badan Pengkajian dan Penerapan Teknologi - Agence d'évaluation et d'application de la technologie) pour qu’elle mette au point un certain nombre de drones de reconnaissance, afin d’en équiper ses forces armées.
Après les BPPT-01A Wulung et BPPT-01B Gagak, c’est au tour du BPPT-02A Pelatuk ("pic" en indonésien) d’être conçu. Sa configuration générale fait penser à un BPPT-01B sur le dos avec ses ailes droites en position haute et sa poutre de queue, fixée sur le dessus du fuselage, qui se termine par un empennage en "V" inversé. À l’arrière du fuselage se trouve le moteur à pistons entrainant une hélice bipale propulsive. Le bloc moteur, avec l’hélice, peut être incliné vers le haut ou le bas afin d’optimiser la poussée et permettre des décollages plus courts. Le train d’atterrissage tricycle est fixe. La structure de l’appareil est principalement constituée de fibres de verre et de fibres de carbone.
Le Pelatuk peut être équipé de caméras TV et IR dans une tourelle sous le fuselage et retransmettre les images obtenues en temps réel à sa station de contrôle au sol.

Deux prototypes sont construits et le premier vol est effectué le 2 avril 2009. Par la suite, les différents composants du système de pilotage sont testés, de même que les qualités de vol de l’appareil. Le système de tourelle avec les caméras est validé, de même qu’il est démontré que l’appareil est capable d’être guidé et de transmettre les images obtenues jusqu’à une quarantaine de kilomètres du poste de contrôle.

Plusieurs organismes gouvernementaux indonésiens sont intéressés par le Pelatuk pour des missions de photographie aérienne, de reconnaissance tactique, d’observation et de surveillance des espaces forestiers et maritimes près des côtes. N’ayant pas besoin d’une longue distance pour décoller et atterrir, il est facile à engager sur le terrain, par exemple pour la recherche de blessés sur le lieu d’un accident ou d’une catastrophe naturelle. Relativement sensible aux rafales de vent, parfois assez violentes au-dessus du territoire indonésien, il n’est pas prévu de l’utiliser à très basse altitude.

Une seconde version, à décollage et atterrissage verticaux (ADAV) est également étudiée sous la désignation de BPPT-02B Laron. Bien que cette capacité soit plus intéressante que les performances ADAC du Pelatuk, le projet est rapidement abandonné devant les difficultés techniques et financières.

L’armée indonésienne utilise quelques BPPT-02A Pelatuk pour des missions de reconnaissance et de surveillance après les avoir testés, mais aucune commande de série ne semble encore avoir été faite.


Versions :
BPPT-02A Pelatuk : Version de reconnaissance tactique et de surveillance à décollage et atterrissage court.

BPPT-02B Laron : Version abandonnée à décollage et atterrissage verticaux.


Utilisateurs militaires :
Indonésie : Quelques appareils en essais et certainement en service au sein de l’armée indonésienne.


Caractéristiques BPPT-02A Pelatuk :
Longueur : 4,38m
Envergure : 6,92m
Hauteur : 1,21m
Masse maximale au décollage : 125kg
Charge utile : 20kg
Points d’attache : 0

Moteurs :
Un moteur à pistons de 24cv.

Performances :
Rayon d’action : 40km

Armement :
Sans.
