Rappels

Histoire de l'appareil

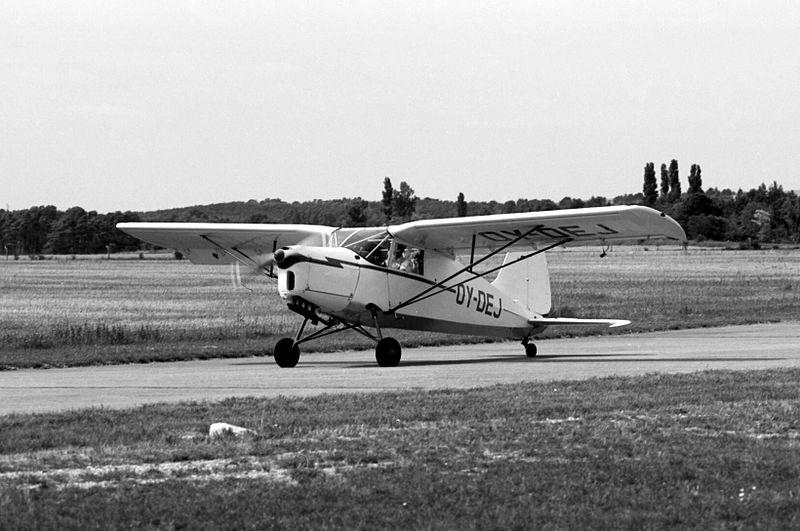

Le SAI KZ III est un avion léger monomoteur biplace, à ailes hautes contreventées et muni d’un train d’atterrissage classique fixe.

Après avoir construit le prototype monoplace d’avant-guerre KZ-1 et développé l’avion d’entrainement et de loisir KZ-II, en 1943, le constructeur danois SAI (Skandinavisk Aero Industri A/S) désire mettre au point un biplace utilitaire facile à piloter. À cette époque, le Danemark est sous occupation allemande et les dirigeants de SAI doivent demander une autorisation. Le prétexte avancé est le besoin de remplacer les anciens avions-ambulances du service de transport sanitaire gouvernemental, capables de transporter des blessés sur civière. Visiblement, personne ne remarque que d’après les plans présentés le futur appareil ne dispose pas de la place nécessaire pour transporter un blessé sur brancard et l’autorisation est délivrée.
À partir de ce moment-là, la construction du premier prototype commence et son premier vol a lieu le 11 septembre 1944.

SAI trouve rapidement un "acheteur" en Suède, ce qui lui permet d’y envoyer ce premier prototype avec l’autorisation des forces d’occupation. Au mois de novembre, c’est le deuxième prototype qui y est envoyé, permettant également d’effectuer des essais en vol plus librement.

Le 5 mai 1945, c’est la fin de l’occupation allemande. Grâce aux essais effectués jusque là, principalement en Suède, SAI peut enfin organiser la production en série du KZ III. Soixante-deux appareils sont construits dans la nouvelle usine construite à Sluseholmen, ils sont par la suite assemblés près de Copenhague. Les premiers appareils de production sont livrés en 1946.

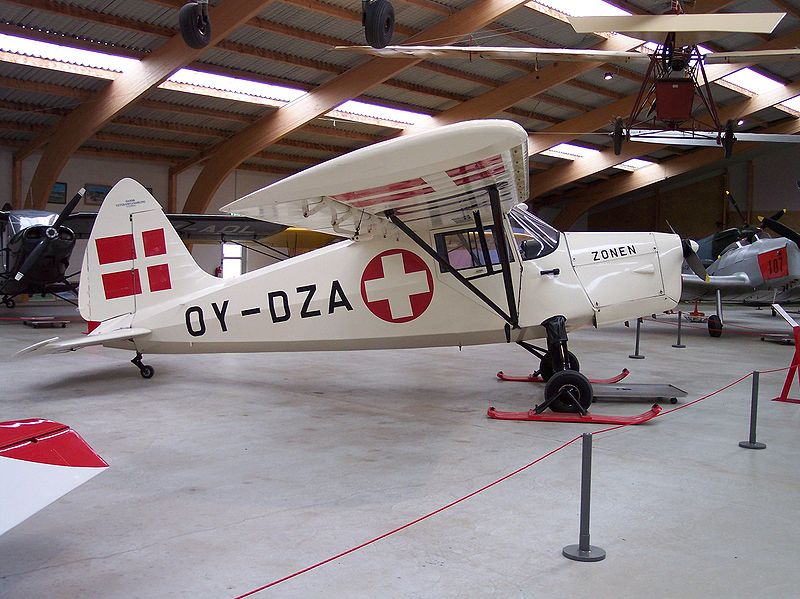

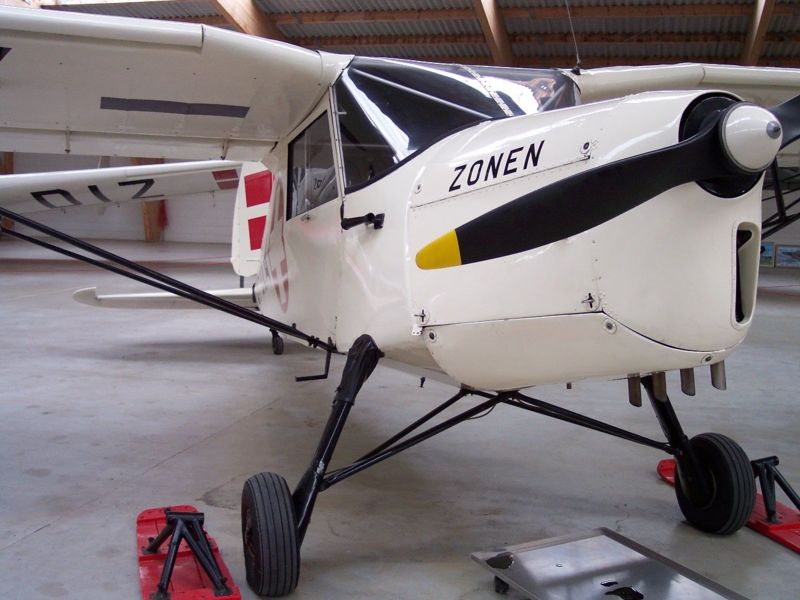

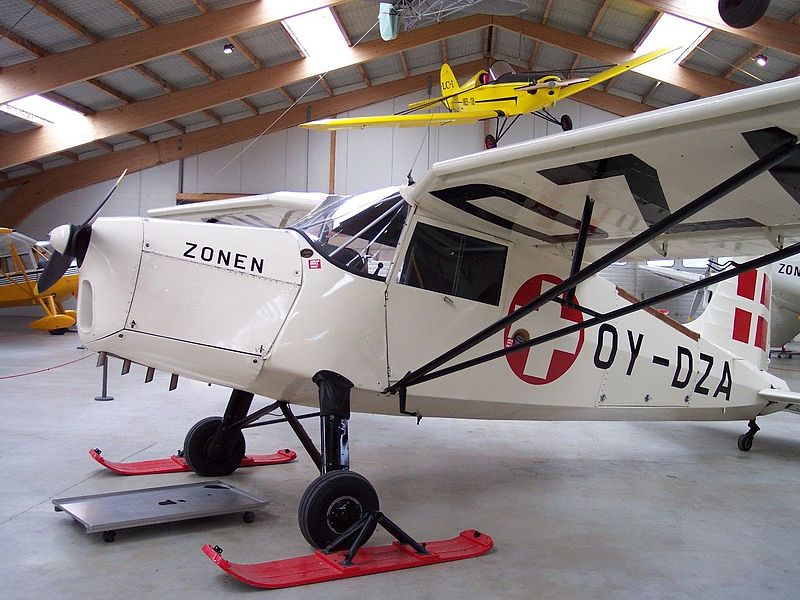

Le SAI KZIII est motorisé par un moteur Blackburn Cirrus Minor II de 75 kW (102 cv) entrainant une hélice bipale. Le cockpit est muni de deux sièges côte-à-côte permettant au pilote et à un passager d’y prendre place. Le plafond du cockpit est vitré, ce qui permet une bonne luminosité. La structure est recouverte de bois contre-plaqué et de tissus. Les ailes hautes contreventées sont droites avec des extrémités arrondies. La dérive est de forme elliptique et les empennages horizontaux sont arrondis à leurs extrémités. Le train d’atterrissage fixe est de type classique. La roulette de queue est mobile afin de faciliter le roulage. Il est également possible de fixer des skis aux roues, afin de permettre l’utilisation de l’appareil sur des pistes enneigées.

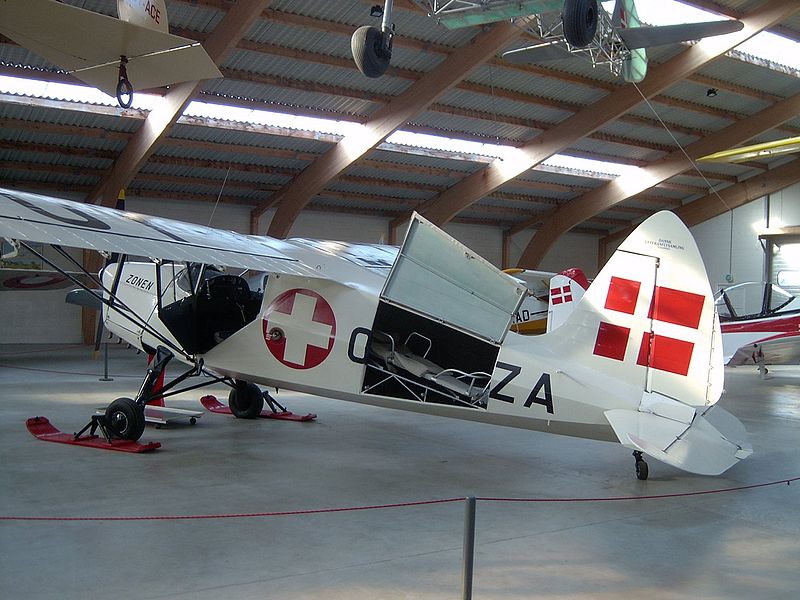

Quelques modifications sont apportées à certains appareils pour les adapter, malgré leurs petites tailles, à l’évacuation sanitaire : une large porte latérale est ajoutée sur le côté gauche du fuselage et l’intérieur est réaménagé pour y glisser une civière.

Au total, 2 prototypes et 62 appareils de série sont construits entre 1944 et 1951. La force aérienne danoise est la seule force armée à l’avoir utilisé.

Versions référencées

  • SAI KZ III : Deux prototypes motorisés par des Gipsy Cirrus Minor I de 67 kW (91 cv).
  • SAI KZ IIIU : Version de série motorisée par un moteur Blackburn Cirrus Minor II de 75 kW (102 cv), muni de porte en acier avec un revêtement métallique.
  • SAI KZ IIIU1 : KZ IIIU équipé pour l’évacuation sanitaire. 3 exemplaires construits.
  • SAI KZ IIIU2 : Version de série semblable au KZ IIIU, mais munie de raccords d’ailes en acier et d’un revêtement des portes en bois. 49 exemplaires construits.
  • SAI KZ IIIU3 : KZ IIIU2 équipé pour l’évacuation sanitaire. 1 exemplaire construit.

Pays exploitant actuellement cet appareil

  • Aucun pays utilisateur n'a été enregistré.

Anciens pays utilisateurs

SAI KZ IIIU voir la fiche complète

Principales caractéristiques

  • Masse maxi au décollage : 650 kg (1 433 lbs)
  • Masse à vide : 419 kg (924 lbs)
  • Surface alaire : 13 m² (140 sq. ft)
  • Hauteur : 2,1 m (6,89 ft)
  • Envergure : 9,6 m (31,496 ft)
  • Longueur : 6,53 m (21,424 ft)

Performances

  • Vitesse de croisière : 165 km/h (103 mph, 89 kts)
  • Distance franchissable : 500 km (311 mi, 270 nm)
  • Plafond opérationnel : 4 150 m (13 615 ft)
  • Vitesse maximale HA : 185 km/h (115 mph, 100 kts)
  • Charge alaire, à vide : 32,231 kg/m² (6,601 lbs/sq. ft)
  • Charge alaire, au décollage : 50 kg/m² (10 lbs/sq. ft)

Motorisation

  • 1 moteur à pistons Blackburn Cirrus Minor 2
  • Puissance unitaire : 75 kW (101 ch, 100 hp)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.

Numéros de serie

Images

Images

Média externes

Forum

Sujet complet »
SAI KZ III à 07/10/2014 12:39 Jericho
Le SAI KZ III est un avion léger monomoteur biplace, à ailes hautes contreventées et muni d’un train d’atterrissage classique fixe.

Après avoir construit le prototype monoplace d’avant-guerre KZ-1 et développé l’avion d’entrainement et de loisir KZ-II, en 1943, le constructeur danois SAI (Skandinavisk Aero Industri A/S) désire mettre au point un biplace utilitaire facile à piloter. À cette époque, le Danemark est sous occupation allemande et les dirigeants de SAI doivent demander une autorisation. Le prétexte avancé est le besoin de remplacer les anciens avions-ambulances du service de transport sanitaire gouvernemental, capables de transporter des blessés sur civière. Visiblement, personne ne remarque que d’après les plans présentés le futur appareil ne dispose pas de la place nécessaire pour transporter un blessé sur brancard et l’autorisation est délivrée.
À partir de ce moment-là, la construction du premier prototype commence et son premier vol a lieu le 11 septembre 1944.

SAI trouve rapidement un "acheteur" en Suède, ce qui lui permet d’y envoyer ce premier prototype avec l’autorisation des forces d’occupation. Au mois de novembre, c’est le deuxième prototype qui y est envoyé, permettant également d’effectuer des essais en vol plus librement.

Le 5 mai 1945, c’est la fin de l’occupation allemande. Grâce aux essais effectués jusque là, principalement en Suède, SAI peut enfin organiser la production en série du KZ III. Soixante-deux appareils sont construits dans la nouvelle usine construite à Sluseholmen, ils sont par la suite assemblés près de Copenhague. Les premiers appareils de production sont livrés en 1946.

Le SAI KZIII est motorisé par un moteur Blackburn Cirrus Minor II de 75kW (102cv) entrainant une hélice bipale. Le cockpit est muni de deux sièges côte-à-côte permettant au pilote et à un passager d’y prendre place. Le plafond du cockpit est vitré, ce qui permet une bonne luminosité. La structure est recouverte de bois contre-plaqué et de tissus. Les ailes hautes contreventées sont droites avec des extrémités arrondies. La dérive est de forme elliptique et les empennages horizontaux sont arrondis à leurs extrémités. Le train d’atterrissage fixe est de type classique. La roulette de queue est mobile afin de faciliter le roulage. Il est également possible de fixer des skis aux roues, afin de permettre l’utilisation de l’appareil sur des pistes enneigées.
Quelques modifications sont apportées à certains appareils pour les adapter, malgré leurs petites tailles, à l’évacuation sanitaire : une large porte latérale est ajoutée sur le côté gauche du fuselage et l’intérieur est réaménagé pour y glisser une civière.

Au total, 2 prototypes et 62 appareils de série sont construits entre 1944 et 1951. La force aérienne danoise est la seule force armée à l’avoir utilisé.


Versions :
KZ III : Deux prototypes motorisés par des Gipsy Cirrus Minor I de 67kW (91cv).

KZ IIIU : Version de série motorisée par un moteur Blackburn Cirrus Minor II de 75kW (102cv), muni de porte en acier avec un revêtement métallique. 9 exemplaires construits.

KZ IIIU1 : KZ IIIU équipé pour l’évacuation sanitaire. 3 exemplaires construits.

KZ IIIU2 : Version de série semblable au KZ IIIU, mais munie de raccords d’ailes en acier et d’un revêtement des portes en bois. 49 exemplaires construits.

KZ IIIU3 : KZ IIIU2 équipé pour l’évacuation sanitaire. 1 exemplaire construit.


Utilisateurs militaires :
Danemark : en service au sein de la force aérienne.


Caractéristiques KZ IIIU:
Equipage : 1
Passager : 1
Longueur : 6,53m
Envergure : 9,60m
Hauteur : 2,10m
Surface alaire : 13,00m2
Masse à vide : 419kg
Masse maximale au décollage : 650kg

Moteurs :
Un moteur Blackburn Cirrus Minor II de 75kW (102cv) à quatre cylindres en ligne refroidis par air.

Performances :
Vitesse max : 185km/h
Vitesse de croisière : 165km/h
Plafond opérationnel : 4’150m
Distance franchissable : 500km

Armement :
Sans.


Liens internet :
http://en.wikipedia.org/wiki/SAI_KZ_III
http://www.ole-nikolajsen.com/SAI.pdf
http://www.natureandtech.com/?cat=36
http://www.flugzeuginfo.net/acdata_php/acdata_sai_kziii_en.php
http://www.airwar.ru/enc/cw1/kz3.html
https://sites.google.com/site/essai228/aviation-civile/avions-civils/avions-de-tourisme/sai-kz-iii
Re: SAI KZ III à 07/10/2014 22:09 Nico2
Sa besace commence à être vide qu'il disait…[/size:2bf4cbep] :mrgreen:
Re: SAI KZ III à 20/10/2014 10:08 Clansman
La fiche sur le site
Re: SAI KZ III à 25/10/2014 17:23 Jericho

Clansman a écrit

La fiche sur le site
Merci Clansman!
