Histoire de l'appareil

Le Bellanca 77 était un bombardier bimoteur construit aux États-Unis dans les années 1930.

Il était dérivé du Bellanca 66 Aircruiser, un avion de transport civil qui avait volé en 1930. Il était à ailes hautes, à train classique fixe et caréné. L'Aircruiser était monomoteur, tandis que le Bellanca était motorisé par 2 Wright R-1820 de 650 hp. La désignation viendrait de l'envergure (77 pieds).

Le prototype, désigné en interne P-300, vola pour la première fois en 1933 ou 1934. Il était armé de 2 mitrailleuses de calibre .30 et pouvait emporter une tonne de bombes. Il était construit en tubes d'acier recouverts de bois et de toile. Le Bellanca 77-140 pouvait être mis en œuvre par 2 seules personnes, un pilote et un mitrailleur.

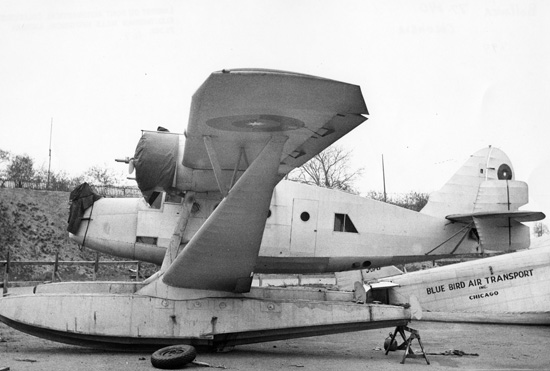

L'armée des États-Unis ne s'intéressa pas au Bellanca 77-140, mais la force aérienne colombienne commanda 4 Bellanca 77-320, une version hydravion amphibie, codés FAC671 à 674. Celui-ci disposait de moteurs plus puissants, des Wright R-2600 Cyclone 14 de 1600 hp, ainsi que d'une tourelle de nez fermée, et non plus ouverte comme sur le Bellanca 77-140. L'armement était de 5 mitrailleuses Browning de 7,62 mm (dans le nez, en position dorsale et ventrale) et de 1293 kg de bombes ou torpilles. 3 à 4 membres d'équipage, voire 7, prenaient place dans cet appareil.

Les 4 Bellanca 77-320, apparemment capable de transport de 15 passagers ou de fret, furent livrés entre 1935 et 1938 et furent retirés du service en 1942. La Colombie ne mit jamais en œuvre la version 77-140. Celle-ci semble n'avoir été construite qu'à un seul exemplaire.

Versions référencées

  • Bellanca 77-140 : Version terrestre destiné au bombardement. 1 prototype.
  • Bellanca 77-320 : Version hydravion destinée à la Colombie, 4 exemplaires.

Pays exploitant actuellement cet appareil

  • Aucun pays utilisateur n'a été enregistré.

Anciens pays utilisateurs

Bellanca 77-140 voir la fiche complète

Principales caractéristiques

  • Masse normale au décollage : 5 557 kg (12 250 lbs)
  • Surface alaire : 120 m² (1 292 sq. ft)
  • Hauteur : 4,27 m (14 ft)
  • Envergure : 23 m (77 ft)
  • Longueur : 12 m (40 ft)

Performances

  • Vitesse maximum : 290 km/h (180 mph, 156 kts)
  • Distance franchissable : 1 127 km (700 mi, 608 nm)
  • Plafond opérationnel : 6 096 m (20 000 ft)
  • Charge alaire, masse normale : 46,304 kg/m² (9,484 lbs/sq. ft)

Motorisation

  • 2 moteurs à cylindres en étoile Wright R-1820
  • Puissance unitaire : 485 kW (659 ch, 650 hp)

Records FAI enregistrés

Liste des records enregistrés pour cet appareil par la Fédération Aéronautique Internationale.

Aucun record n'a été enregistré pour cet appareil.

Accidents enregistrés

  • Aucun Accident n'a été enregistré pour cet appareil.

Numéros de serie
